Пример технического задания Сбербанка, 2016 г.

Приложение № 1

к Договору подряда___________________

«УТВЕРЖДАЮ»

Заместитель Директора Управления

недвижимости и материально-технического

обеспечения Московского банка

ОАО « Сбербанк России»

__________________ И. И. Горобец

«_______» _____________________ 2015г.

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

на разработку эскизно-планировочного решения и

разработку проектно-сметной документации на переустройство

внутреннего структурного подразделения Универсального формата № 1699 Тверского отделения Московского банка ОАО «Сбербанк России».

1. Основные данные.

1.1. Место проведения работ;

1.2. Специализированный по обслуживанию юридических лиц дополнительный офис Тверского отделения Московского банка;

1.3. Форма собственности: Аренда

указать форму собственности с номером и наименованием правоустанавливающего

документа, в случае аренды – указать арендодателя

1.4. Площадь объекта:  кв.м.

указать площадь объекта (общую и поэтажную), взятую из документов БТИ

1.5. Режим работы: Зона 24ч. – круглосуточно;

Обслуживание юридических лиц:

– понедельник – пятница с 9.00 – до 16.30

Суббота, воскресенье – выходной

1.6. Количество рабочих мест:

РМ – 26, втом числе:

• Администратор зала - 1

• РМ КМ по работе с корпоративными клиентами -4

• РМ КМ МКб+МБ -2

• РМ ОКР 2-ой линии - 5

• РМ ОКР 3-ей линии -6

• РМ начальника сектора ОКК 3-я линия -1

• РМ ассистента КМ -3

• РМ кассира – 1

• РМ партнера – 1

• РМ руководителя- 1

• РМ кредитного аналитика-1

1.7. Стадийность проектирования: одностадийное

рабочий проект (одностадийное)

Основание для проектирования – настоящее техническое задание на проектирование и эскизно – планировочное решение.

При разработке проекта учитывать:

• «Положение о типовых форматах подразделений ОАО «Сбербанк России» по обслуживанию клиентов»,

• «Розничное руководство» 6.0. ОАО «Сбербанк России», включая релизы протокола РГ ЦА, »,

• «Инициативы по оптимизации стоимости переформатирования ВСП».

• Регионалистику исторической принадлежности Московского банка ОАО «Сбербанк России» (достопримечательности г.Москвы) в оформлении ВСП

В дизайн-проекте должен быть отражен индивидуальный подход к оформлению ВСП (тематическое оформление вне РР). Перед разработкой разделов обязательно связаться с отделом маркетинга для уточнения деталей дизайн-проекта.

Технические характеристики объекта

В период разработки проектной документации генеральному подрядчику провести обследование перекрытий в местах устройства моноблока и в местах размещения банкоматов. При необходимости, провести обследование по ограждающим и несущим конструкциям с учетом проектных нагрузок.

Расчетные нагрузки на перекрытие в помещениях кассы не менее 1000 кгс/кв.м.Расчетные нагрузки на перекрытие для установки банкомата (в зависимости от комплектации и расположения) весом 490-650 кг не менее 1410-1859 кгс/кв.м; банкомата (в зависимости от комплектации и расположения) весом 995-1155 кг не менее 1615-1875 кгс/кв.м

2. Рабочие места и оснащение функциональных зон.

Согласно утвержденному ЭПР (приложение к настоящему ТЗ).

3. Состав проектной документации.

Состав и основные требования к проектной документации определяются в соответствии с Постановление правительства РФ №87 от 16 февраля 2008г. «О составе разделов проектной документации и требования к их содержанию», ГОСТ Р21.1101-2013 «Национальный стандарт Российской Федерации система проектной документации для строительства основные требования к проектной и рабочей документации», ГОСТ 21.501-2011 "Межгосударственный стандарт система проектной документации для строительства правила выполнения рабочей документации архитектурных и конструктивных решений", ГОСТ Р 21.1101-2013 «Национальный стандарт Российской Федерации система проектной документации для строительства основные требования к проектной и рабочей документации», Постановлением Правительства Российской Федерации от 16.02.08г. №87 «О составе разделов проектной документации и требования к их содержанию», СП 2.2.1.1312-03 ”Гигиенические требования к проектированию вновь строящихся и реконструируемых промышленных предприятий”.

СП 1.13130.2009 «Свод правил. Система противопожарной защиты. Эвакуационные пути и выходы».

СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения».

СП 118.13330.2012 Свод правил «Общественные здания и сооружения актуализированная редакция СНиП 31-06-2009».

ВНП 001-01 «приложение к приказу Банка России от 10.01.2002г. № ОД-7».

Постановление Правительства Москвы от 26.12.2012г. №840-ПП, приложение 2 «Требования к проведению переустройства и (или.) перепланировки жилых и нежилых помещений в многоквартирных домах и жилых домах».

Постановление Правительства Москвы №508-ПП от 25.10.2011г. «Об организации переустройства и (или) перепланировки жилых и нежилых помещений в многоквартирных домах и жилых домах (в ред. Постановления Правительства Москвы от 26.12.2012 №840-ПП, от 02.04.2013 №198-ПП, от 25.06.2013 №408-ПП).

4. Требования к проектной документации.

Все виды проектных и строительно-монтажных работ, в том числе и по противопожарной безопасности должны соответствовать требованиям стандартов, строительных норм и правил, действующих на территории Российской Федерации, а также ведомственных требований и нормативов.

Сметная документация должна быть выполнена в соответствии с территориальными сметными нормативами для Москвы (ТСН-2001). Расчет стоимости проектирования производить согласно сборника базовых цен на проектные работы для строительства в
г. Москве (МРР-3.2.06.06-06).

5. Состав проектной документации.

5.1. Утверждаемая часть проекта, выполненная в объеме, достаточном для согласования, экспертизы и соответствующих разрешений городскими (государственными) контролирующими службами, в соответствии с постановлением Постановление Правительства Москвы №508-ПП от 25.10.2011г. «Об организации переустройства и (или) перепланировки жилых и нежилых помещений в многоквартирных домах и жилых домах (в ред. Постановления Правительства Москвы от 26.12.2012 №840-ПП, от 02.04.2013 №198-ПП, от 25.06.2013 №408-ПП).

5.2. Рабочая документация, в составе:

- АС - архитектурно-строительные решения;

- ДиИ – дизайн-проект, интерьеры;

- ВК - водопровод и канализация;

- ОВ - вентиляция, отопление и кондиционирование;

- ЭМ - силовое электрооборудование;

- ЭО - электрическое освещение;

- СКС – структурированная кабельная cистема;

- ПС - пожарная сигнализация;

- ОС - охранная сигнализация;

- ТС - тревожная сигнализация;

- ТСВ - телевизионная система видеоконтроля;

- СКУД - система контроля и управления доступом;

- ПМ – мероприятия по пожарной безопасности

При необходимости, в составе рабочей документации разрабатываются дополнительные разделы:

- КЖ - конструкции железобетонные;

- КМД - конструкции металлические деталировочные;

- ЭС – электроснабжение;

- ПТ – пожаротушение;

- ЭСУО - система управления очередью (разрабатывается специализированной организацией Заказчика);

- СОКОК - система оценки качества обслуживания клиентов (разрабатывается специализированной организацией Заказчика).

5.3. Архитектурно-строительная часть.

5.3.1. Копия лицензии на проектные работы.

5.3.2. Ведомость чертежей. Основные показатели (объемы, площади и т.д.). Спецификации элементов заполнения проемов (двери, окна и т.д.). Ведомость ссылочных документов.

5.3.3. Пояснительная записка.

5.3.4. Фотофиксация существующего положения (фасады).

5.3.5. Фасады. Фрагменты фасадов. Входная группа.

5.3.6. Колористическое решение фасада с размещением наружных блоков кондиционеров, вентиляционных решеток и фасадной вывески.

5.3.7. Разрезы по входным группам.

5.3.8. Планы БТИ.

5.3.9. Обмерочный план. Демонтажный план. Ведомость объемов демонтажных работ.

5.3.10. Планы демонтируемых стен и перегородок, пробиваемых проемов и т.д.

5.3.11. План демонтажа инженерных коммуникаций и оборудования.

5.3.12. Планы монтируемых стен и перегородок и т.д. с отметками и размерной привязкой.

5.3.13. Планы с экспликацией помещений. Обозначение марок столярных и др. изделий в соответствии со спецификациями. Спецификации элементов заполнения проемов (двери, окна и т.д.).

5.3.14. Планы полов. Привязка полов. Экспликация полов.

5.3.15. Планы потолков. Привязка подвесных потолков. Светильники. Экспликация потолков и светильников.

5.3.16. Планы с расстановкой банковского оборудования и мебели. Спецификации.

5.3.17. Помещение для совершений операций с ценностями. Детали конструкции.

5.3.18. План помещений с указанием видов отделочных работ. Спецификация отделочных работ по помещениям.

5.3.19. Мероприятия по шумоизоляции помещений, находящихся во встроенной зоне жилого, офисного здания.

5.3.20. Мероприятия по обеспечению доступа маломобильных групп населения в дополнительный офис.

5.4. Узлы и детали. Разрезы.

5.4.1. Витражи, витрины. Конструкции сливов. Входные козырьки. Поручни. Лестницы. Ограждения. Пандусы. Металлические решетки. Решетчатые двери. Защитные жалюзи. Узлы крепления металлоконструкций к существующим конструкциям.

5.5. Конструктивная часть.

5.5.1. Результаты обследования и заключения по ограждающим и несущим конструкциям с учетом проектных нагрузок. Техническое заключение конструкций (выполняются при необходимости).

Проектную документацию выполнить в соответствии с Техническим заключением о состояние несущих и ограждающих конструкций и мероприятий по их усилению, с учетом нормативных нагрузок.

5.5.2. Конструкции входа. Фундаменты. Лестницы. Арматурные изделия. Монтажные планы. Сечения. Ведомости материалов.

5.6. Техническая укрепленность.

5.6.1. Планы с мероприятиями по технической укрепленности. Бронеэлементы. Разрезы. Узлы и детали. Сечения. Пояснительная записка, планы с мероприятиями по технической укрепленности, спецификация заполнения дверных и оконных проемов.

5.7. Водопровод и канализация.

С подключением к существующей системе. Санитарная техника.

5.8. Система противопожарной защиты и пожаротушения.

5.9. Отопление, теплоснабжение.

С подключением к существующей системе.

5.10. Вентиляция и кондиционирование.

Состав основного комплекта рабочих чертежей

:

• Пояснительная записка;

• Общие данные;

• Таблица воздухообменов; Акустический расчет. Таблица характеристик оборудования ВиК;

• План вентиляции (разрезы); аксонометрические схемы;

• План размещения оборудования и разводки трубопроводов системы кондиционирования; план дренажных трубопроводов;

• Однолинейные схемы щитов вентиляции и кондиционирования. Планы прокладки силовых линий и цепей управления;

• Спецификации оборудования и материалов. Автоматика и контрольно-измерительные приборы.

Для подогрева приточного воздуха по возможности использовать перегретую воду.

5.11. Структурированная кабельная система, факсимильная связь, радиосвязь.

5.12. Система охранно-пожарной и тревожной сигнализации, телевизионная система видеоконтроля, система контроля и управления доступом.

5.13. Система электрооборудования и аварийного освещения.

5.14. Дизайн-проект.

В дизайн-проекте должен быть отражен индивидуальный подход к оформлению ВСП (тематическое оформление вне РР)

Перед разработкой рендеров обязательно связаться с отделом маркетинга для уточнения деталей дизайн-проекта

5.14.1. Обмерочный чертеж с обозначением всех инженерных коммуникаций, местами размещения пожарных кранов, электрощитов, высота потолка до перекрытия, до ригеля (количество слайдов зависит от кол-ва этажей в ВСП - 1 слайд на один уровень ) мин 1 макс 3

5.14.2. План с указанием демонтируемых конструкций с указанием размеров;
( количество слайдов зависит от кол-ва этажей в ВСП - 1 слайд на один уровень ) мин 1 макс 3

5.14.3. План с указанием вновь возводимых конструкций с указанием материалов, устройство проемов с указанием размеров ( количество слайдов зависит от кол-ва этажей в ВСП - 1 слайд на один уровень ) мин 1 макс 3

5.14.4. План расстановки мебели и банковского оборудования, станций пневмопочты ( с типом подводки), с указанием всех габаритных размеров рабочих мест и внутренних размеров помещений, ширину всех дверных проемов в свету, ширину путей эвакуации; размеры санузла для клиентов с возможностью доступа МГН ( при наличии), пандусом для МГН с указанием уклона (при наличии), поручней, ( количество слайдов зависит от кол-ва этажей вв ВСП - 1 слайд на один уровень ) мин 1 макс 3

5.14.4.1. На плане необходимо указать:

- класс защиты к взлому контуров ХЦК, моноблока, оперкассы с указанием ширины стен в чистовой отделке, рольставни, рольшторы.

- кол-во и класс защиты депозитных ячеек в ХЦК,

-в предкладовой ХЦК установку ЭСКД, принтера, шкафов для дел ХЦК с замком (при необходимости, указать тип),

-в кабине клиентов в ХЦК-счетчик банкнот, внутренний телефон для связи,

- в моноблоке/ операционной кассе указать лотки для передачи документов и ценностей, кол-во металлических шкафов для ценностей, место установки стола для инкассации, безвакуумного упаковщика, счетчика банкнот, дополнительное оборудование в кассе/моноблоке;

-в комнате/месте пересчета – указать пандус с отметкой пола - место установки стола для инкассации, безвакуумного упаковщика, счетчика банкнот;

-в кабине конфиденциального обслуживания клиентов - счетчик банкнот, переговорное устройство;

-в клиентском зале указать размещение диванов/скамьи, стойки для заполнения документов, табло ЭО ( с указанием типа табло, типа крепления), табло курсов валют (с указанием типа табло, типа крепления), электронные часы, монетницу, ячеек для выписок, фитодизайн, детский уголок, монетницы, интернет киосков, куллеров, стойку администратора;

- в ЗСО 24 и внутренней зоне самообслуживания указать тип и модель УС (указать размеры зоны самообслуживания для клиентов и сервисной зоны) с указанием разделительных перегородок между УС (при необходимости), дополнительные закладки под УС, урны (одна на два УС) и фальш-стен (ниш) для размещения банкоматов, защитные жалюзи-роллеты (по секциям) для блокировки доступа к ИПТ

- в транзакционной зоне - пандус с отметкой пола , место размещение темпокасс, электронного кассира, низкие шкафы sbline 20.75/20.85 для документов с замком, крутящиеся подставки для счетчиков банкнот (1 шт. на 2 РМ операционистов);

- в служебных помещениях указать место расположения шредера, шкафов/шкафов-купе для одежды ( длиной из расчета 0,3 п.м. на 1РМ), шкаф для обуви и сумок, зеркало, стулья, ЛСХ ( из расчета 1 стойка на 10 РМ), сейф для должностных лиц, картотечные шкафы, шкафы/шкафы-купе для документов не менее 5 п.м. на ВСП, помещение краном для набора воды в ведро, шкаф для хранения уборочного инвентаря;

- в комнате персонала/комнате для проведения летучек указать размещение и размер досок ПСС, диван, цветок в напольном горшке, холодильник, СВЧ, чайник, обеденный стол и стулья, куллер.

-эвакуационные выходы с размерами дверных проемов (в свету);

- размещение оборудования в телекоммуникационной и электрощитовой;

5.14.5. Спецификация мебели, банковского оборудования.1 слайд

5.14.6. Изображение главного фасада с элементами наружной рекламы

- дневной 1 слайд

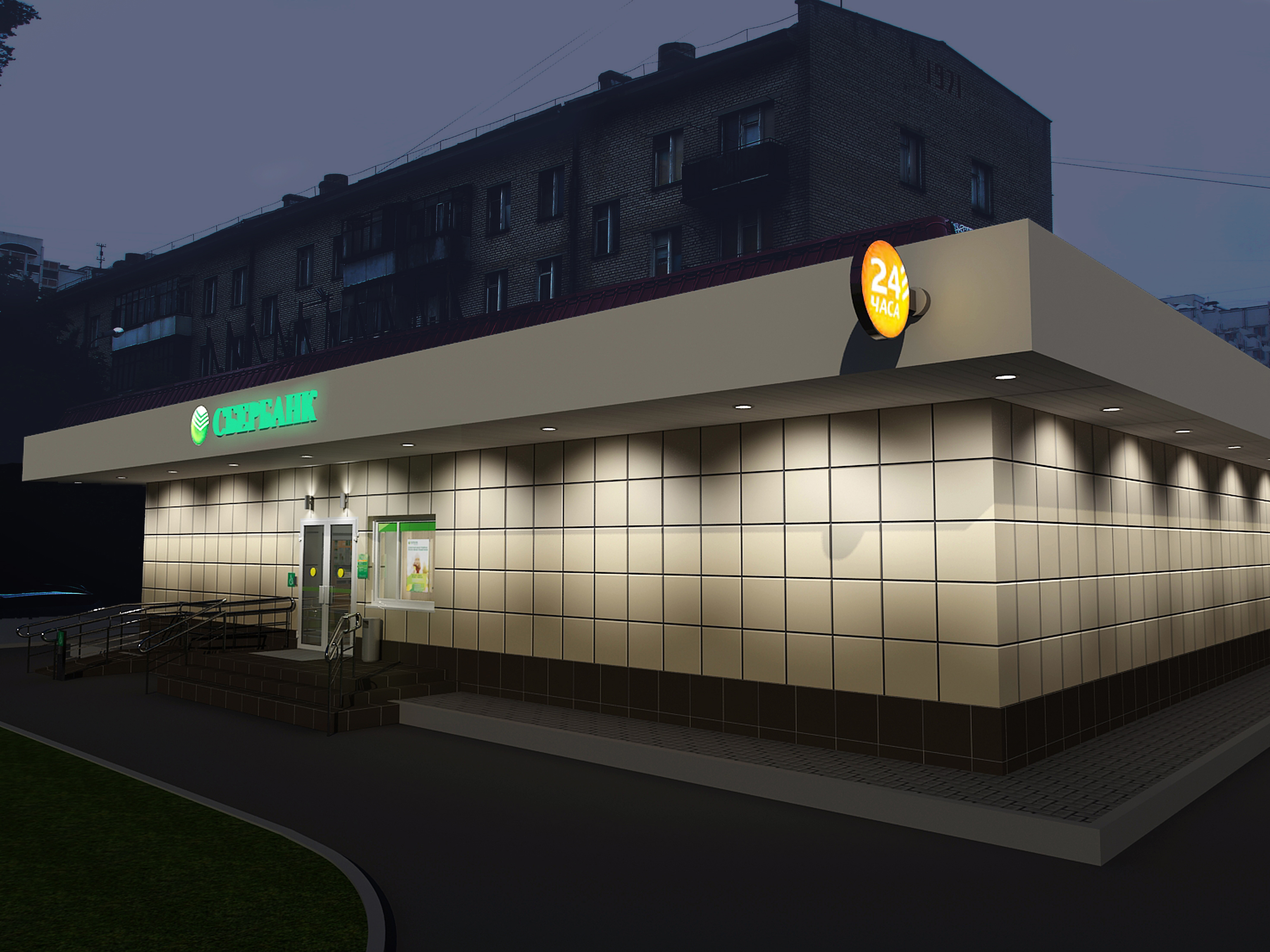

- ночной вид с подстветкой входа, фасада1 слайд

- указать размещение пандуса, звонков для МГН, урн для мусора, козырька, предупреждение для слабовидящих в виде желтого круга на дверях, грязезащитное покрытие. 1 слайд

- указать филиал на карте Москвы – 1 слайд

Всего по фасаду 3 слайда ( Возможно размещение на 2 слайдов с учетом отображения всех требуемых данных п. параметров)

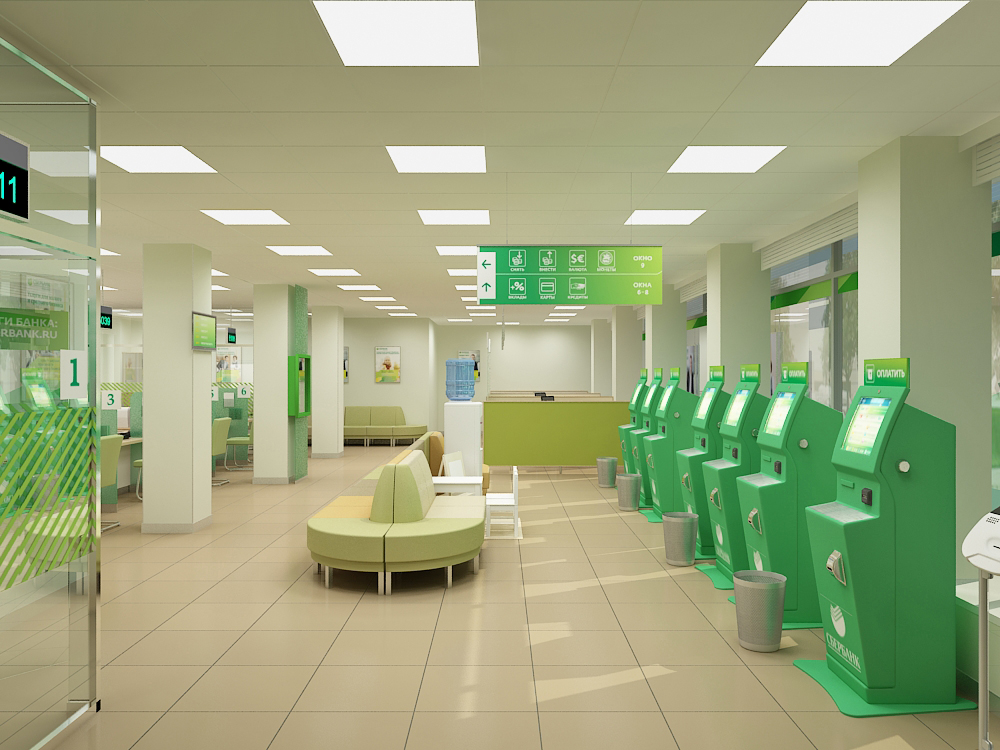

5.14.7. З-D визуализация помещений с отображением всех графических материалов информирования клиентов ( таблички, указатели, навигационные элементы, графика на стенах, постеры), не менее двух ракурсов( 2 слайдов)каждого :

- клиентского зала с видом на кассу 2 слайда

-барьер с визуализацией карманов на триплексе2 слайда

-полуконфиденциальные кабины МП МС 2 слайда

- кабины МкБ+МБ 2 слайда

- зоны ожидания, 2 слайда

-внутренней зоны самообслуживания, 2 слайда

-переговорные (при наличии) 2 слайда

- интернет-кафе (при наличии) 2 слайда

-монетницы с учетом общего вида зоны размещения 2 слайда

- ЗСО24 : УС с белым фирменным логотипом с размещением разделительных перегородок с карманами между УС (при необходимости), ночного сейфа ( при наличии), урн для чеков ; 3 слайда

- служебные помещения (кухня, гардероб, место для проведения совещаний /летучек) кол-во слайдов зависит от кол-ва визуализируемых помещений 3 слайда

-общий вид всех помещений сверху ( при наличии нескольких этажей, каждый этаж отдельно) с указанием расстановки мебели и банковского оборудования. 2 слайда

8. План с отметками уровня пола, грязеотталкивающих ковриков на входе в ВСП (снаружи и внутри), мест установки теплых полов, спецификация отделочных материалов. 1 слайд

9. План потолков с отметками уровня потолков, размещением светильников, высот до ригелей, коробов, спецификация отделочных материалов, светильников. 1 слайд

10. План размещения графических материалов информирования клиентов, графики среды бренда, со спецификацией графических элементов, рекламно-информационных материалов. 1 слайд.

6. Требования к внутренней отделке помещений

Отделку помещений выполнять в соответствии с фирменным стилем ОАО «Сбербанк России», рекомендациями автора архитектурных планировок и дизайна-проекта, выполненных в соответствии с «Положением о типовых форматах подразделений ОАО «Сбербанк России» по обслуживанию клиентов   и «Розничным руководством 6.0» ОАО «Сбербанк России».

Проектируемые строительные и отделочные материалы должны удовлетворять требованиям, предъявляемым к этим материалам в Российской Федерации по пожарной безопасности (Федеральный закон № 123-ФЗ от 22.07.2008г. «Технический регламент о требованиях пожарной безопасности»; ППР РФ – 390 от 25.04.2012 «Правила противопожарного режима в РФ»), износостойкости и выделению в воздух вредных химических веществ, а также требованиям по надежности, долговечности и выразительности.

Устанавливать доводчики на все двери, смежные с клиентским залом, для дверей не оснащённых доводчиками, предусмотреть установку ограничителей. Устанавливать доводчики на противопожарные двери.

За рабочими местами и сбоку (при необходимости), а так же у стола для приёма пищи, в месте установки стульев в комнате отдыха, устанавливать мебельные «отбойники».

Отделку стен помещений выполнить из ГКЛ по технологии Кнауф. Окраска стен, с предварительной, подготовкой выполняется согласно розничному руководству для разных помещений в зависимости от формата ВСП. Окраску поверхностей стен выполнить красками «Tikkurila Euro 2».

На все двери служебной зоны предусмотреть накладку из нержавеющей стали шириной 100-150 мм.

Напольное покрытие в зонах обслуживания клиентов выполнить из керамогранитных плит с раскладкой под 90 градусов:

ПОЛЫ В КЛИЕНТСКОЙ ЗОНЕ

Цветовой референс:

∙ NCS S2010-Y30R

∙ PANTONE 727C

Размер:

600х600 мм. Поставщик ООО «Техно Тайл-Центр».

Напольное покрытие в служебной зоне выполнить из керамогранитных плит, раскладка под 90 градусов:

ПОЛЫ В СЛУЖЕБНОЙ ЗОНЕ

Цветовой референс:

∙ NCS S2010-Y30R

∙ PANTONE 727C

Размер:

450х450мм или д. р.

ПВХ ПЛИТКА (В ЗОНЕ ТРАНЗАКЦИОННЫХ ОПЕРАЦИЙ и МОНОБЛОКА)

TARKETT LOUNGE LORENZO 3mm/914,4*152,4 mm/2,09 m2/уп, PU 0,7мм LORENZO

ПОТОЛОЧНЫЕ СИСТЕМЫ

Применять потолочную систему Armstrong. Панели: Dune Supreme microlook (либо аналоги AMF Thermatex feinstratos micro pref. vt-15); Подвесная система: Prelude 15 мм, белая; Плинтус потолочный: BP T1508 HB Painted Shadowline 15x8x15x25 for microlook edge;

В санузлах стены выкладываются матовой керамической плиткой белого цвета. Размер 150х200 мм, 200х200 мм.

На все выступающие части стен установить защитно-декоративный алюминиевые уголки. На керамогранитный плинтус сверху установить алюминиевую раскладку «внешний угол» (только служебная зона) Сопряжение плинтуса на углах выполнить под 45˚. На стыки напольного покрытия из ПВХ и керамогранита установить «порожек». В санузлах на сопряжение стен и напольного покрытия устанавливать пластиковую «галтель» белого цвета. На все примыкания разводки системы отопления к стенам или полам устанавливать декоративные накладки (пластик белый, «нержавейка»).

Применять межкомнатные двери производителя «Alavus» усиленные. На все двери служебной зоны предусмотреть накладку из нержавеющей стали шириной 100-150 мм (нижняя часть двери). Применять дверные ручки производителя «Door lock» (DL 038KP/ F PZ72 U-form Rt).

Использовать в клиентской зоне плинтус алюминиевый, анодированный, матовый. Высота 10см. (Производители ООО «Декопрофиль» и т.д.).

Разработать и указать в разделе АС систему крепления вывески. Так же разработать и указать в проектном решении мероприятия по крелению УС в соответствии с требованиями. (Приложение №5)

Все двери имеющие класс технической укреплённости, а так же противопожарные, должны иметь маркировку (шильдик), подтверждающую технические характеристики.

7. Требования к внешней отделке, оборудованию входной зоны.

Фасад.

Отделка стен – навесная фасадная система (вентилируемый фасад, с укладкой утеплителя). Каркас вертикальный стальной оцинкованный. Облицовка с керамогранитными плитами 600*600, цвет: Pantone 4535U, система крепления-на кляймерах.

Отделка цоколя.

- сплошное выравнивание поверхности цоколя с армированием сеткой металлической ячейка 50*50

- облицовка цоколя керамогранитными плитами 600*600 или 300*600, на клей для керамогранита (Юнис Гранит);

- обрамление оконных и дверного проема основного входа выполнить облицовкой керамогранитными плитами по согласованию с Заказчиком.

Отделка цоколя – навесная фасадная система. Каркас вертикальный стальной оцинкованный. С облицовкой керамогранитными плитами 600*600, цвет: Pantone Warm Grey 8C, система крепления-на кляймерах, (укладка утеплителя).

Стоимость керамогранитных плит не должна превышать 1200 руб/м2.

Ремонт наружных стен с применением смесей для наружных работ на цементно-песчаной основе, с последующей подготовкой стен под окраску. Окраску стен производить вододисперсионной поливинилхлоридной краской для наружных работ с предварительной обработкой поверхности стен пропиткой глубокого проникновения. Цвет краски согласовать с заказчиком.

Входная зона.

Основной вход для клиентов с обеспечением доступа для маломобильных групп населения (пандус) из металлических конструкций, оборудованным двухуровневым поручнем из нержавеющей стали на отметках 700 и 900 мм закругленные на концах, диаметр трубы не менее 50 мм.

При проектировании пандуса необходимо учесть следующие требования:

     - конструкцию пандуса и их ограждений выполнить из несгораемых материалов с пределом огнестойкости не менее 2 часа;

     - по внешним боковым краям пандуса следует предусмотреть бортики высотой не менее 5см;

     - по обеим сторонам пандуса предусмотреть ограждения высотой не менее 0,9м (допускается 0,85-0,92) с поручнями (непрерывный по всей высоте);

     - поручни двойные на высоте 0,7 и 0,9м;

     - длина поручней  должна быть больше длины пандуса с каждой из сторон на 0,3м;

     - поручни должны быть круглого сечения Ф 0,04-0,06м,

     - расстояние между поручнями 0,9-1,0м. Расстояние между поручнем и стеной не менее 0,045м для стен с гладким покрытием, не менее 0,06м с шероховатыми поверхностями.

Через каждые 8,0-9,0м длины пандуса устраивается горизонтальная площадка размером не менее 1,5м по ходу движения. Колесоотбойные устройства высотой 0,1м следует устанавливать на промежуточных площадках.

Пандусы в верхней и нижней частях должны иметь горизонтальные площадки 1,5Х1,5м.

Покрытия пандусов должно быть из твердых материалов, ровным шероховатым, без зазоров, не создающим вибрацию при движении, а также предотвращающим скольжение. Поверхность пандуса должна быть не скользящей, отчетливо маркированной цветом или текстурой контрастной относительно прилегающей поверхности.

При проектировании пандусов необходимо руководствоваться требованиями  СП 59.13330.12

Предусмотреть 2 ниши для грязезадерживающего коврика (перед входной дверью и за входной дверью) – размер приямка 1000*1800*50 мм

Предусмотреть над входом со стороны главного фасада устройство козырька из поликарбоната зеленого цвета (поликарбанат толщиной не менее 10 мм), над эвакуационным выходом со стороны дворового фасада устройство металлического козырька, а также подсветку входов.

Устанавливать видеодомофон с антивандальной панелью вызова (кнопкой) для маломобильных групп населения в герметичном исполнении (см. приложение);

Использовать электрический звонок вызова сотрудников рядом с входной группой;

Оконные проемы.

Оконные проемы по тылу ВСП должны быть не открывающимися (глухими).

Если цвет имеющихся рам нейтральный (белый или серый) или темно-зеленый, состояние рам хорошее, сохранить их и не перекрашивать.

Рамы на замену заказываются в тон RAL 9006.

На зданиях формата флагманский и ЦРБ-1,рамы перекрашиваются или заменяются, даже если они в хорошем состоянии(RAL 9006)

В исторических здания рамы реставрируются.

Оформление фасада включает следующие элементы:

- Вывеска с панелями- кронштейнами «Банкомат 24» с подсветкой (поставка и монтаж силами заказчика)

- козырек

- Мусорные корзины у входа из нержавеющей стали (закрепить к основанию крыльца) - 2шт

- Звонок вызова сотрудников рядом с входной группой.

- Звонок вызова сотрудников для маломобильных групп населения перед пандусом.

- Первая и последняя ступени выделяются яркой полосой.

Зона самообслуживания клиентов круглосуточная.

Пол (основание), на который устанавливаются банкоматы, (зона 24 часа) должен быть выполнен из бетона с глубиной заливки позволяющей осуществлять крепление банкоматов анкерами длиной 220 мм. согласно требованиям по креплению к полу инструкция по монтажу в разделе «Особые условия». Крепление УС должно выполняться в соответствии разработанными МООУ «Региональный сертификационный центр «Опытное» подробными «Рекомендациями крепления банкоматов к перекрытию (полу) помещений» от 06.08.2014. Пол должен выдерживать нагрузку от устройств самообслуживания.

• 3 банкомата Wincor 2000 офисных ( модель и марку согласовать с Управлением Банк XXI ).

• 3 банкомата Wincor офисных ( модель и марку согласовать с Управлением Банк XXI ).

.

• 3 информационно-платежных терминалов DORS PTM-1122 офисного типа;

Зона самообслуживания клиентов внутренняя:

• 2 интернет-киоска в мебельном исполнении.

8. Требования к технической укрепленности.

Техническая укрепленность выполняется в соответствии с требованиями Положения Банка России от 24.04.2008г. № 318-П «О порядке ведения кассовых операций и правилах хранения, перевозки и инкассации банкнот и монеты Банка России в кредитных организациях на территории Российской Федерации», Технологической схемы по технической укрепленности и оборудованию сигнализацией, системами контроля доступа и видеоконтроля подразделений Сбербанка России № 1992 от 15.11.2010г., внутреннего Стандарта ОАО «Сбербанк России» «Требования к технической укрепленности внутренних структурных подразделений ОАО «Сбербанк России» типовых форматов» № 3258 от 20.03.2014, руководящих документов (РД) МВД России и Государственных стандартов Российской Федерации.

Техническая укрепленность дополнительного офиса должна обеспечивать возможность сдачи его на пульт централизованного наблюдения охраняющей организации.

8.1. Периметр дополнительного офиса.

8.1.1. Наружные стены дополнительного офиса должны быть капитальными не ниже III класса устойчивости к взлому по ГОСТ Р 51113-97.

Внутренние стены и перекрытия, смежные с другими организациями, - не ниже II класса устойчивости к взлому по ГОСТ Р 51113-97.

Мероприятия по усилению технической укрепленности определяется предпроектным комиссионным обследованием, с участием представителя Заказчика. При этом допускается применение нестандартных технических решений, не ухудшающих надежность охраны объекта. Конкретные технические решения по каждому такому объекту должны быть согласованы с Заказчиком.

8.1.2. Оконные проемы по периметру дополнительного офиса должны быть защищены остеклением класса устойчивости не ниже А2 (ГОСТ Р 51136-2008). В оконных конструкциях должны применяться рамы, обеспечивающие надежное крепление стекла и исключающие возможность его извлечения с внешней стороны. На защитное остекление должен быть представлен сертификат соответствия, выданный органами сертификации Госстандарта России. Оконные проемы по тылу должны быть «глухими» - не открывающимися. Окна, выходящие на глухие дворы и лесные массивы, должны быть с защитным остеклением не ниже А3 ГОСТ Р 51136-2008.

8.1.3. Наружную дверь основного входа в тамбур и в зону 24 и остекление тамбура выполнить с полотнами из стекла в металлических рамах с использованием защитного остекления класса не ниже А1 (ГОСТ Р 51136-2008). Двери в тамбур основного входа и в зону самообслуживания (зону 24 часа) оборудовать 2-мя внутренними механическими замками и доводчиком. Для двустворчатой двери - на верхней и нижней частях одного дверного полотна установить два стопорных шпингалета сечением 100мм2. В конструкции входной двери и витражей тамбура должны применяться рамы, обеспечивающие надежное крепление стекла и исключающие возможность его извлечения с внешней стороны. Цвет рам и дверей RAL 9006.

На защитное остекление должен быть представлен сертификат соответствия, выданный органами сертификации Госстандарта России.

В конструкции данных дверей должны применяться рамы, обеспечивающие надежное крепление стекла и исключающие возможность его выдавливания вовнутрь и извлечения с внешней стороны.

Конструктивное исполнение и класс защиты остекления внутренних входных дверей согласовывается с Заказчиком.

ИПТ в зоне 24 часа во внерабочее время отделяются защитными жалюзи-роллетами соответствующими классу устойчивости к взлому не ниже Р4 по ГОСТ Р 52502-2012, блокирующимися замковыми устройствами в закрытом положении.

Сервисная зона. Стена сервисной зоны банкоматов, в которую встраиваются банкоматы, выполняется не ниже I класса устойчивости к взлому по ГОСТ Р 51113-97, при этом входная дверь в сервисную зону – не ниже I класса устойчивости к взлому по ГОСТ Р 51224-98 (Ral 9010). Указанная дверь оснащается двумя врезными замками разными по конструкции, установленными на расстоянии не менее 350мм, смотровым глазком, задвижкой изнутри и противосъемными штырями. Один из замков с внутренней стороны сервисной зоны должен иметь возможность закрывать дверь без ключа.

8.1.4. Внутренние входные двери из тамбура в клиентский зал выполнить с полотнами из защитного остекления класса не ниже А3 по ГОСТ Р 51136-2008 в металлических рамах RAL 9006. Каждую дверь оснастить 2-мя внутренними механическими замками, разными по конструкции, установленными на расстоянии не менее 350мм, доводчиком и электромагнитным замком с возможностью управления (блокировки двери) с рабочего места операционно-кассового работника. На верхней и нижней частях одного дверного полотна установить два стопорных шпингалета сечением 100мм2, глубина отверстия для неё – не менее 30 мм

В конструкции данных дверей должны применяться рамы, обеспечивающие надежное крепление стекла и исключающие возможность его выдавливания вовнутрь и извлечения с внешней стороны. Дополнительно с внутренней стороны дверных проемов входа в дополнительный офис из тамбура устанавливаются жалюзи-роллеты (роль-шторы), которые исключают просмотр клиентского зала в нерабочее время. Требования по технической укрепленности к жалюзи-роллетам не предъявляются.

На защитное остекление должны быть представлены сертификат соответствия, выданный органами сертификации Госстандарта России.

Конструктивное исполнение и класс защиты остекления внутренних входных дверей согласовывается с Заказчиком.

Ограждающие конструкции зоны самообслуживания, в том числе запотолочного пространства, граничащие с внутренними помещениями ВСП выполняются не ниже I класса устойчивости к взлому по ГОСТ Р 51113-97. В случае выполнения ограждающих конструкций из защитного остекления установленного в металлические рамы – класс защиты стеклянных конструкций должен быть не ниже А3 по ГОСТ Р 51136-2008. Запотолочное пространство (при наличии) выше защитного остекления отсекается стальным листом не менее 3мм усиленного решеткой из арматуры А III диаметром 16мм с размером ячейки 100х100мм.

Остекленные перегородки дополнительно защищаются жалюзи-роллетами (рольшторами) с электромеханическим приводом (управление с брелока/ключа) Требования по технической укрепленности к жалюзи-роллетам не предъявляются.

8.1.5. Двери запасного выхода выполняются металлическими (утепленными), белого цвета, не ниже I класса устойчивости к взлому по ГОСТ Р 51224-98, оснащаются двумя врезными замками разными по конструкции, установленными на расстоянии не менее 350мм, задвижкой изнутри сечением 100 кв. мм, или «барашком» (для возможности открывания двери без помощи ключа), противосъемным устройством, проушинами для опечатывания изнутри и смотровым глазком, уплотнительной резинкой от сквозняков.

Двухстворчатые распашные двери должны оборудоваться двумя стопорными фиксирующимися задвижками (шпингалетами), устанавливаемыми в верхней и нижней частях единого дверного полотна. Сечение задвижки должно быть не менее 100 мм2, глубина отверстия для неё – не менее 30 мм. Необходимо предусмотреть устройство - «контейнер» для хранения ключей от эвакуационного (аварийного) выхода, с возможностью опечатывания, установленное на стене в непосредственной близости от запасного выхода.

Ширина дверного проема на пути эвакуации не менее 1,2 метра.

Конструкция и материалы, предлагаемые для дверей периметра дополнительного офиса, в процессе проработки проектных решений по согласованию с заказчиком могут быть изменены.

Входная дверь в зону транзакций (при наличии) должна открываться наружу, должна быть выполнена в едином стиле с операционным банковским барьером. Дверь деревянная полнотелая с толщиной полотна 40 мм, доводчиком, врезным механическим замком, закрываемым изнутри «на барашек» и оборудуется СКУД.

Входные двери из зоны транзакций в служебные помещения должны быть деревянными, полнотелыми, толщиной не менее 40 мм, оборудованы врезным механическим замком и СКУД. Обязательно, наличие доводчиков на всех дверях в клиентских зонах, включая доводчики на дверях служебных помещений в зоне видимости клиентов.

Дверь помещение пересчета (при наличии) должна быть оборудована врезным механическим замком, открываемым изнутри без ключа («на барашек»), смотровым глазком.

Дверь помещения телекоммуникационной противопожарная, оборудуется врезным механическим замком.

8.1.6. Вентиляционные шахты, короба, дымоходы и другие технологические каналы и отверстия диаметром более 200 мм, имеющие выход на крышу или в помещения, не принадлежащие банку, и своим сечением входящие в помещения банка, должны быть оборудованы на входе в эти помещения металлическими решетками, выполненными из арматуры диаметром не менее 16 мм с размерами ячейки не более чем 150×150 мм, сваренной в перекрестиях. Решетки в венткоробах, шахтах, дымоходах со стороны охраняемого помещения должны отстоять от внутренней поверхности стены (перекрытия) не более чем на 100 мм.

Для защиты вентиляционных шахт, дымоходов, коробов необходимо также использовать фальшрешетки, установленные перед силовой решеткой, с ячейкой 100х100 мм из металлической трубки с диаметром отверстия не менее 6 мм для скрытой протяжки провода шлейфа сигнализации.

В случаях прохождения вентиляционных коробов и дымоходов диаметром более 200 мм в стенах помещений банка, стены данных помещений с внутренней стороны должны быть укреплены по всей граничащей с коробом площади стальной решеткой с диаметром прутка не менее 8 мм, с размером ячейки не более чем 100х100 мм, сваренной в перекрестиях.

8.1.7. Крепление УС в зоне 24 часа должно выполняться в соответствии разработанными МООУ «Региональный сертификационный центр «Опытное» подробными «Рекомендациями крепления банкоматов к перекрытию (полу) помещений» от 06.08.2014. На устройство бетонного пола в зоне самообслуживания и крепление каждого УС к полу должны быть представлены Акты освидетельствования скрытых работ.

8.1.8. По окончании работ Генеральный подрядчик должен передать установленным порядком комплекты оригиналов ключей (устройств открывания) от входных дверей объекта и служебных помещений в необходимом количестве, а также от жалюзи-роллет, уполномоченному представителю ВСП. Количество ключей (брелоков) от электрического привода защитных жалюзи-роллет, установленных в зоне 24 часа, определяется по количеству ИПТ, отгораживаемых данными жалюзи-роллетами, плюс 2 ключа (брелока) для сотрудников ВСП. Количество ключей от двери из тамбура в зону 24 часа определяется количеством УС в зоне 24 часа плюс два ключа для ВСП.

8.2. Помещения для совершения операций с ценностями.

8.2.2. Помещение для совершения операций с ценностями представляет из себя укрепленную операционную кассу (моноблок). Операционная касса «моноблок», состоящая из рабочего места кассира, зоны для приема/выдачи банковских ценностей от инкассаторов и зоны размещения шкафов (сейфов) для банковских ценностей, должен быть функционально изолирован от других помещений дополнительного офиса Ограждающие конструкции «моноблока» должны соответствовать требованиям следующих государственных стандартов:

-в части устойчивости к взлому – ограждающие конструкции (стены, пол, потолок, двери) должны быть не ниже III класса по ГОСТ Р 51113-97;

-в части пулестойкости – защитное остекление должно быть не ниже 3 класса по ГОСТ Р 51136-2008, ограждающие конструкции (стены, пол, потолок, двери) по периметру, доступному для посторонних лиц, как со стороны зоны клиентов, так и со стороны операционной зоны должны быть не ниже 3 класса по ГОСТ Р 51112-97.

Стены здания могут являться одновременно стенами операционной кассы при условии, что класс защиты от воздействия огнестрельного оружия равен или превышает класс защиты элементов конструкции операционной кассы.

Ограждающие конструкции операционной кассы «моноблок» выпоняются строго из сборных сертифицированных бронепанелей заводского изготовления либо заменяются кирпичной кладкой из полнотелого кирпича.Входная дверь в операционную кассу «моноблок» должна быть не ниже III класса устойчивости к взлому по ГОСТ Р 51224-98 и не ниже 3 класса пулестойкости по ГОСТ Р 51112-97, оборудована двумя врезными механическими замками, разными по конструкции, установленными на расстоянии не менее 350 мм между замочными скважинами, один из которых запирается снаружи ключом, а изнутри – без применения ключа (на «барашек»). При закрытии двери изнутри без применения ключа должна соблюдаться возможность открывания замка снаружи ключом, и наоборот. Дверь оборудуется проушинами для опечатывания (отверстия должны совпадать для продевания шпагата без усилий), противосъемным приспособлением и смотровым иллюминатором 100х100 мм не ниже 3 класса по пулестойкости по ГОСТ Р 51136-2008 для стекла (подтверждается сертификатом) и ГОСТ Р 51112-97.

Применение задвижек, засовов и т.п. не допускается.

Соответствие ограждающих конструкций и входной двери опер. кассы «моноблока» заданным классам устойчивости к взлому и пулестойкости подтверждается сертификатом соответствия.

Устройство проходов из зоны клиентов в помещения для совершения операций с ценностями не допускается.

Для хранения банковских ценностей могут использоваться 3 металлических усиленных шкафа габаритными размерами В2000xШ1000xГ500мм. В случае не подтверждения ограждающих конструкций «моноблока» сертификатом соответствия III класса устойчивости к взлому по ГОСТ Р 51224-98 и пулестойкости не ниже 3 класса по ГОСТ Р 51112-97, должны быть установлены сертифицированные сейфы не ниже III класса устойчивости к взлому по ГОСТ Р 50862 2012. Сейфы должны быть оборудованы охранными извещателями «на взлом» и «на открывание». Сейфы массой менее 1000кг должны крепиться к несущим конструкциям.

Шкафы/сейфы должны быть установлены за перегородкой. Возможность визуального наблюдения из клиентской зоны за транспортировкой (перемещением) ценностей должна быть исключена. С этой целью рекомендуется предусмотреть раздвижные жалюзи на остекленных конструкциях операционной кассы.

Должна быть обеспечена визуализация (наличие смотрового окна) за пересчетом банковских ценностей при выдаче их кассиром операционно-кассовым работникам.

8.2.3. Операционная касса «моноблок»как со стороны зоны клиентов, так и со стороны зоны операционно-кассового работника, должна оборудоваться пулезащитными двухуровневыми передаточными устройствами для передачи денег и документов, обеспечивающими пулестойкость не ниже 3 класса по ГОСТ Р 51112-97. Их конструкция должна исключать проникновение пули в защищаемую зону при выстреле извне и возникновение при этом опасных для человека вторичных поражающих элементов.

Необходимо со стороны зоны клиентов, так и со стороны зоны операционно-кассового работника использовать двухуровневые передаточные устройства, верхняя подвижная часть которых служит для передачи небольших сумм денег и документов, а нижняя – для передачи крупных сумм денег.

Подвижное передаточное устройство должно фиксироваться в крайних положениях и перемешаться без усилий. Механизм приведения в действие и фиксации передаточного устройства должен находиться со стороны кассира. Верх рамки передаточного устройства должен выполняться на одной отметке с поверхностью столешницы рабочего места кассира.

8.2.4. Для получения/сдачи, пересчета и упаковки денег клиентами предусматривается кабина для конфиденциального обслуживания, примыкающая к операционной кассе. Кабина для конфиденциального обслуживания отделяется от клиентского зала дверью, оборудованной замковым устройством, запираемым снаружи – ключом, изнутри – без применения ключа и обеспечивающей визуальную изоляцию находящегося в ней клиента со стороны клиентского зала. Требования к технической укрепленности кабин для конфиденциального обслуживания не предъявляются. В конфиденциальной кабине предусмотреть установку розетки для счетной машинки, с учетом предотвращения свободного провисания проводов.

В операционной кассе рекомендуется предусмотреть устройство блокировки двери кабины для конфиденциального обслуживания, управляемое кассиром.

8.2.5. Для общения кассира с клиентом операционные кассы должны быть укомплектованы устойчивыми к помехам дуплексными переговорными устройствами в составе: панель оператора (кассира), наружная вандалозащищенная панель, источник питания и соединительный кабель. Соединительный кабель должен прокладываться в закладных через защитную конструкцию операционной кассы.

Кассовому работнику и клиенту должна обеспечиваться возможность общения и визуального контроля приема – передачи и пересчета денежной наличности.

8.2.6. Для обеспечения возможности конфиденциальной работы кассира окно (а) кассы оборудуется горизонтальными шторами-жалюзи – цвет по RAL 9006.

8.2.7. Демонстрационная витрина для монет из драгоценных металлов должна быть закреплена к полу или стене. Конструкция демонстрационной витрины должна быть сертифицирована по классу устойчивости к взлому корпуса и защитному остеклению (Требования определяет УФС исходя из условий страхования), оснащена замковым устройством, проушинами для опечатывания (отверстия должны совпадать для продевания шпагата без усилий) магнитоконтактным и вибрационным охранными извещателями и находиться в зоне обзора видеокамер, внутренней подсветкой..

8.4. Требования к оформлению и перечню сертификатов соответствия по технической укрепленности

8.4.1. Все технические решения по обеспечению технической укрепленности помещений для совершения операций с ценностями и соответствующие строительно-монтажные работы должны быть выполнены по согласованию с привлекаемой Генподрядчиком уполномоченной специализированной организацией, которая будет проводить адресную сертификацию и оформление требуемых (указанных ниже) сертификатов соответствия. При этом все скрытые работы по технической укрепленности должны быть подтверждены Подрядчиком соответствующими актами скрытых работ и/или фотографиями.

Уровень защиты (класс) всех банковских защитных конструкций должен подтверждаться сертификатом соответствия (оригинал, копия, заверенная сертификационным центром, выдавшим сертификат или нотариально заверенная копия), выданным органом сертификации Госстандарта России поставщику-изготовителю. Сертификаты заверяются подписью руководителя и печатью организации, производящей монтаж оборудования и подписью руководителя и печатью организации, изготовившей данное оборудование (с указанием даты монтажа и места установки оборудования). Правильность надписей в сертификатах соответствия согласовывается с Заказчиком.

Замки, крепежные элементы запорных устройств, устанавливаемые на сертифицированных дверях, металлических решетках, должны соответствовать классу указанных конструкций дверей.

8.4.2. Подрядчик должен предоставить Заказчику сертификаты соответствия, выданные органами сертификации Госстандарта России на следующие защитные конструкции (с учетом состава помещений ВСП и наличия конструкций):

• Ограждающие конструкции помещений для совершения операций с ценностями в составе операционной кассы, закассового коридора и сейфовой комнаты - оригинал;

• Ограждающие конструкции операционной кассы «моноблок» – оригинал;

• Ограждающие конструкции сейфовой комнаты – оригинал;

• Дверь защитная банковская входа в помещения для совершения операций с ценностями – оригинал (или нотариально заверенные копия на серийную продукцию, на обратной стороне которой Подрядчиком делается заверительная надпись о месте и адресе установки);

• Дверь защитная банковская сейфовой комнаты – оригинал (или нотариально заверенные копия на серийную продукцию, на обратной стороне которой Подрядчиком делается заверительная надпись о месте и адресе установки);

• Дверь защитная банковская операционной кассы «моноблок» – оригинал (или нотариально заверенные копия на серийную продукцию, на обратной стороне которой Подрядчиком делается заверительная надпись о месте и адресе установки);

• Банковская защитная стойка (по количеству кассовых окон) – оригинал (или нотариально заверенные копия на серийную продукцию, на обратной стороне которой Подрядчиком делается заверительная надпись о месте и адресе установки);

• Бронестекла/защитное остекление – нотариально заверенные копии, на обратной стороне которых Подрядчиком делается заверительная надпись о месте, адресе и размерах устанавливаемого защитного остекления);

Дверь защитная банковская ХЦК – оригинал (или нотариально заверенные копия на серийную продукцию, на обратной стороне которой Подрядчиком делается заверительная надпись о месте и адресе установки);

Двери защитные главного входа и эвакуационных (запасных) выходов, а также люки в подвальные и чердачные помещения, защитные жалюзи-роллеты – оригинал (или нотариально заверенные копия на серийную продукцию, на обратной стороне которой Подрядчиком делается заверительная надпись о месте и адресе установки);

• Передаточные устройства – нотариально заверенные копии, на обратной стороне которых Подрядчиком делается заверительная надпись о месте и адресе установки;

• Банковское оборудование (сейфы, витрины для монет, электронные кассиры, депозитные стойки и др.).

Подрядчик должен передать Заказчику следующий перечень документов, необходимых для регистрации кредитной организации в ЦБ России:

• Проектные материалы для подготовки пояснительной записки по технической укреплённости помещений для совершения операций с ценностями (в том числе по оборудованию пожарной и охранно-тревожной сигнализацией) и по организации охраны, обеспечивающих защиту жизни персонала и сохранность ценностей;

• Уточненный план с размерами помещений для подготовки плана расположения помещений ВСП для размещения кредитной организации с экспликацией (размеры занимаемой площади и назначение помещений, толщина ограждающих конструкций), согласованный с охраняющей организацией;

• Уточненный план с размерами для подготовки плана расположения помещений для совершения операций с ценностями с экспликацией (размеры занимаемой площади и назначение помещений, толщина ограждающих конструкций) согласованный с охраняющей организацией;

• акт приемки средств охранной и тревожной сигнализации в эксплуатацию с ведомостью смонтированного оборудования;

• акт приемки средств пожарной сигнализации в эксплуатацию с ведомостью смонтированного оборудования;

• акты освидетельствования скрытых работ (возможно вместе с подтверждающими эти работы фотографиями):

на устройство решеток в венткоробах, шахтах, дымоходах со стороны охраняемого помещения, а также на фальшрешетки, установленные перед силовой решеткой;

на крепление сейфов и устройств самообслуживания (УС) к полу (основанию);

на усиление некапитальных стен и ограждений венткоробов и воздуховодов, проемов в ограждении.

на устройство стяжки и бетонного основания в зоне 24 с указанием толщины и материала;

9. Требования к банковскому оборудованию, банковской и офисной мебели.

В моноблоке и операционной кассе предусмотреть установку 2 ИСХ (тумбочки) с разделителями для банкнот и монет в верхних ящиках, а также металлического шкафа-купе габаритными размерами В750xШ900xГ500мм (в соответствии с утвержденным на КРФС стандартом (Протокол КРФС №37 от 26.09.2013) с учетом сохранения рабочей зоны и удобства работы сотрудника. Площадь кабины моноблока и операционной кассы с должна обеспечивать установку безвакуумного упаковщика, для его подключения необходима розетка.

9.1. В моноблоке предусмотреть установку четырех шкафов БШ2Т, стола для приема/выдачи банковских ценностей от инкассаторов, рядом со столом – розетку для счетчика банкнот, а также розетку для безвакуумного упаковщика.

В моноблоке предусмотреть установку специализированного сейфа СК-1 с защитой от Бета и Гамма излучений.

В закассовом коридоре предусмотреть установку стола для приема/выдачи банковских ценностей от инкассаторов, рядом со столом предусмотреть не менее 3 розеток для специального банковского оборудования.

В зоне пересчета (помещение № 21) предусмотреть установку не менее 3-х розеток для подключения шредера, безвакуумного упаковщика и счетчика банкнот. Дверь в помещение пересчета №21 оснащается врезным замком, открывающимся изнутри без ключа (на «барашек»).

9.2. Рабочие места операционистов, осуществляющих транзакционные операции, а также оснащенные автоматизированными электронными кассирами и темпокассами, размещаются в едином блоке расположенном в плотную к моноблоку, за специальным неостеклённым банковским барьером, оборудуются в соответствии с требованиями Положения Банка России № 318-П от 24.04.2008г. и Технологической схемой ОАО «Сбербанк России» №1992 от 15.11.2010 г.

Рабочие места специалиста по продажам МС располагаются в операционном зале.

Рабочие места клиентских менеджеров по обслуживанию клиентов МВС, Мк+-МБ и кабинет руководителя должны располагаться в остекленных кабинах с соблюдением конфиденциальности.

Размеры и оборудование рабочих мест кассиров, специалистов 2 линии, специалистов по продажам определяются в соответствии с утвержденным на КРФС стандартом (Протокол КРФС №37 от 26.09.2013). Высоту столешницы на всех рабочих местах предусмотреть с учетом установки темпокасс со следующими габаритами: высота от 700мм, ширина от 480мм, глубина от 580мм.

На рабочих местах специалистов 3 линии, повернутых лицом к лицу, осуществить выпил в модульной перегододке на 50 см для установки МФУ 1 ед. на 2 рабочих места.

9.3. Рабочие столы в составе банковского барьера имеют Г-образную форму и оборудуются пластиковыми розетками с заглушками для пропускания проводов и лотками для их укладки, к крышке стола крепится полка для системного блока компьютера. Рабочая поверхность столешниц должна иметь закругленные углы и матовое покрытие. Столешница со стороны клиентов должна проходить по всей ширине рабочего места операциониста.

9.4. Предусмотреть, чтобы все рабочие столы банковской и офисной мебели, на которые устанавливается компьютерное и офисное оборудование, были оборудованы пластиковыми розетками с заглушками для пропускания проводов и лотками для их укладки, а к крышке стола закреплена полка для системного блока компьютера.

9.5. В конструкции рабочих мест операционистов должно быть предусмотрено пространство для ног высотой не менее 600 мм, шириной не менее 600 мм, глубиной не менее 450 мм на уровне колен и не менее 650 мм на уровне ступней.

9.6. При проектировании рабочих мест, оснащенных автоматизированными электронными кассирами (ТСD) необходимо обеспечить их полное открывание для свободной загрузки, эксплуатации и обслуживания. Электронные кассиры использующие многодневный цикл работы должны крепиться к бетонному основанию (полу) через все штатные отверстия. По результатам крепления составляется Акт на скрытые работы.

9.7. Предусмотреть установку металлических шкафов личных средств хранения (МП 10, 1350х200х250мм) – одноключевых ячеек для хранения в рабочее и в нерабочее время металлических печатей, пломбиров, клише, штампов (из расчета - 1 ячейка для 1 сотрудника).

9.8. Для хранения должностными лицами ключей от хранилища ценностей предусмотреть установку 2-х сейфов не ниже I класса защиты габаритными размерами примерно 150х215х215мм. Данные сейфы должны быть закреплены к полу или стене.

Для хранения администратором смены книги ф.3 и ключей дополнительно установить тумбочку, запирающуюся на замок.

В зоне проведения транзакционных операций физических лиц предусмотреть рабочие места с учетом установки:

• Темпокассы – 1 ед. на 1 рабочее место,

• ТСД из расчета 1 ед. на 2р/м. в транзакционной зоне по обслуживанию физических лиц.

В зоне проведения транзакционных операций юридических лиц предусмотреть рабочие места с учетом установки:

• Темпокассы – 1 ед. на 1 рабочее место,

На рабочей поверхности стола предусмотреть установку (без учета ИТ оборудования):

• Универсальных просмотровых детекторов - 1 ед. на 1 рабочее место

• Сортировщиков банкнот -1 ед. на 2 рабочих места. Счетчики банкнот установить на крутящиеся подставки. Предусмотреть в боковых поверхностях столов транзакционной зоны технологические отверстия для проводов от счетчика банкнот

Предусмотреть столы для размещения оборудования коллективного пользования (принтеры, копировально-множительные много-функциональные аппараты и др.) в соответствии с ЭПР.

.

Предусмотреть в шкафу для одежды секцию – 200 мм. для хранения гладильной доски.

На рабочих местах клиентских менеджеров МВС/кредитных инспекторов предусмотреть установку универсальных просмотровых детекторов – 1ед.на 1р./м.

10. Служебное помещение (телекоммуникационная) для размещения ИТ-оборудования и оборудования систем безопасности.

Для размещения и обеспечения защиты от несанкционированного доступа телекоммуникационного оборудования (маршрутизаторов, коммутаторов, модемов), технологического ИТ-оборудования, кросса структурированной кабельной системы (СКС), автоматической телефонной станции (АТС), ФПСУ-IP, оборудования систем безопасности выделяется отдельное служебное помещение (телекоммуникационная).

Проектирование телекоммуникационной должно быть выполнено в соответствии с требованиями ГОСТ Р53246-2008 «Информационные технологии СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ Проектирование основных узлов системы».

Телекоммуникационная должна иметь площадь не менее 7 кв.м, при этом ни одна из сторон не должна быть менее 2,0 м.

Телекоммуникационную следует располагать в стороне от источников электромагнитного излучения.

Запрещается размещать в телекоммуникационной оборудование систем электроснабжения, не относящееся к телекоммуникационным системам, и оборудование посторонних сервисов здания (например, систем водоснабжения, управления микроклиматом здания и т. п.).

Рекомендуется использовать для освещения тех. помещения лампы накаливания или галогенные лампы, для снижения количества электромагнитных помех.

Уровень освещенности должен составлять не менее 540 лк на высоте 1 м над уровнем пола.

Система кондиционирования должна обеспечивать поддержку температуры в диапазоне от 18 до 24 градусов по Цельсию. Относительная влажность должна поддерживаться в диапазоне от 30 до 55 процентов соответственно.

Телекоммуникационная должна быть соединена с главным электродом системы заземления здания стальной шиной сечением 75 кв. мм и иметь сопротивление не более 4 Ом.

Требуемая минимальная высота потолка комнаты должна составлять 2,4 м.

Для размещения оборудования и кросса СКС в телекоммуникационной необходимо использовать запираемые несгораемые 19-дюймовые аппаратные (телекоммуникационные, серверные) шкафы глубиной не менее 800 мм, шириной не менее 600 мм и высотой не менее 42U. Каждый шкаф должен быть оснащен вертикальными перфорированными профилями на 19”, двумя полками, системой вытяжной вентиляции и источником бесперебойного питания мощностью 1,5 - 3 КВт. Шкафы устанавливаются с таким расчетом, чтобы свободное пространство с лицевой стороны было не менее 90 см, с тыльной стороны 80 см и с боковой стороны70 см. Шкафы могут устанавливаться вплотную друг к другу и вплотную одной боковой стороной к стене.

1. Количество шкафов определяется исходя из количества портов СКС. При количестве портов более 120 по требованию заказчика может быть установлен второй коммуникационный шкаф.

В телекоммуникационной устанавливается аппаратный шкаф и сервер ЭСУО.

Учережденческая автоматическая телефонная станция (при наличии), в зависимости от исполнения, устанавливается в аппаратный шкаф с коммуникационным оборудованием или вешается на стену.

В телекоммуникационной размещается оборудование охраны: ТСВ (видеорегистратор, монитор и UPS) - в запираемом 19-дюймовом шкафу глубиной не менее 800 мм, ОПиТС и СКУД - в настенных шкафах. Размещение данного оборудования согласуется с ИТ-службами.

1. Телекоммуникационная должна соответствовать требованиям противопожарной безопасности, с учетом работы монтируемого в нем оборудования 24 часа 365 дней.

Требования к ограждающим конструкциям по периметру тех. помещения не предъявляются. Две стены помещения должны обеспечивать установку навесных шкафов. Дверь в телекоммуникационное помещение – огнестойкая, металлическая, белого цвета оснащается кодовым механическим замком (кодонаборником), внутренним механическим замком, доводчиком.

При наличии в составе ИТ-оборудования серверов с бизнес-системами его размещение должно соответствовать требованиям регламента 830-2-р.

11. Оборудование для размещения информации и рекламы.

Оборудование для размещения информации и рекламы должно соответствовать прилагаемым к Техническому заданию эскизам и другим материалам, разработанным по концепции «Розничного руководства 6.0» ОАО «Сбербанк России».

11.1. Места размещения рекламного и информационного оборудования согласовать со службой маркетинга банка.

11.2. Под размещение «лайт-боксов» (масса около 30 кг) предусмотреть закладные в оконных откосах. Предусмотреть в запотолочном пространстве установку электрических розеток для подключения «лайт-боксов».

11.3. При разработке схемы размещения рекламного и информационного оборудования учитывать места установки внутренних блоков кондиционирования (сплит-систем) настенного и настенно-напольного типа, а также места установки камер слежения.

11.4. Возможность трансляции фоновой музыки.

12. Отопление, водопровод и канализация.

Перед началом производства работ, подрядчик в обязательном порядке производит фотофиксацию наличия пломб, состояния, и показания существующих приборов учета тепла и воды. В случае не соответствия установленных приборов нормам действующих СНиП 2.04.05 – 81, СНиП 2.04.01 – 91 или их отсутствия, подрядчик обязан письменно уведомить закзчика.

В случае невыполнения данного требования, ответственность за восстановление приборов учета возлагается на подрядчика.

Общие требования:

12.1. Систему отопления помещений проектировать в соответствии со СНиП 41-01-2003 (2.04.05-91*) «Отопление, вентиляция и кондиционирование», и СП 7.13130.2009 «Системы противопожарной защиты. Отопление, вентиляция и кондиционирование»;

12.2. Системы водопровода, канализации, водостоков и горячего водоснабжения проектировать в соответствии с требованиями Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий», СП 10.13130.2009 «Системы противопожарной защиты. Внутренний противопожарный водопровод» ВНП 001-01 (Банк России). Монтаж санитарно-технических систем производить в соответствии с требованиями СП 73.13330.2012 «Внутренние санитарно-технические системы;

12.3. Необходимость устройства пожарного водопровода определить в соответствии с требованиями СП 30.13330.2012 «Внутренний водопровод и канализация зданий»;

12.4. При проектировании произвести изыскания относительно состояния трубопроводов проходящих в зоне ответственности банка. Предусмотреть частичную, либо полную замену трубопроводов, с установкой теплоизоляции и новой запорной арматуры;

12.5. Не допускается прокладка трубопроводов транзитом через помещения депозитария, кассового узла, телекоммуникационной и электрощитовой;

12.6. При монтаже предусмотреть свободный доступ для обслуживания радиаторов отопления, запорной арматуры, ревизии канализационных стояков, с установкой в стенах лючков для обслуживания;

Отопление:

12.7. Для данного помещения выполнить расчет тепловых потерь ограждающих конструкций. Расчетные тепловые нагрузки по проекту и суммарная мощность радиаторов не должны превышать фактической договорной эксплуатационной нагрузки. Договорные эксплуатационные нагрузки и температурный график системы отопления уточнить у Заказчика в ходе проектирования;

12.8. Схему разводки трубопроводов отопления согласовать с заказчиком. Систему отопления проектировать из стальных неоцинкованных труб. Схему разводки трубопроводов отопления согласовать с заказчиком.

12.9. Применить биметаллические радиаторы отопления с установкой их в нишах (при обшивке гипсокартоном), либо открыто. При установке радиаторов в нишах возможна боковая подводка трубопроводов к радиаторам. При установке радиатора открыто, прменить нижнюю подводку к радиатору через присоединительный узел мультифлекс. Установку декоративной решетки согласовать с заказчиком. Рекомендуемая марка радиаторов: Sira, Rifar, БМ РБС Сантехпром.

В помещении клиентского зала, при наличии больших витражей, предпочтительнее устанавливать конвекторы типа «Элегант», с естественной циркуляцией воздуха или «KERMI». Схему присоединения и вид конвектора согласовать с Заказчиком;

12.10. Разводящие трубопроводы отопления изолировать трубками из вспененного каучука типа «ISOFLEKS», а для трубопроводов по перегретой воде: «К-FLEX-ST».

Водопровод:

12.11. В помещении санузла установить приборы учета (водомерные счетчики) холодного и горячего водоснабжения. Предусмотреть установку после водосчетчиков гребенки с трубной разводкой по точкам водопотребления. Водомерный узел устанавливается преимущественно в санузле на высоте ~ 150см от пола и расположен скрыто в стене со съемным лючьком. Применить счетчики крыльчатые с импульсным датчиком фирмы «Водоприбор». Предусмотреть наличие водомерной вставки на период поверки прибора.

Проект устройства каждого водомерного узла (установку водосчетчика) согласовать с арендодателем, а при необходимости с Управляющей компанией. Предоставить Заказчику паспорта и согласованный Управляющей компанией Акт ввода в эксплуатацию;

12.12. Трубопровод холодного и горячего водоснабжения выполнить из полипропилена (РР-R PN25) армированного стекловолокном. Предусмотреть запорную арматуру на санузлы. Каждый прибор оборудовать запорной арматурой;

12.13. Сантехнические приборы подключить гибкой металлизированной подводкой;

12.14. В помещениях служебных санузлов предусмотреть смеситель для уборщицы, если это не предусмотрено планировочным решением в другом помещении;

12.15. Трубопроводы водоснабжения изолировать трубками из вспененного каучука типа «ISOFLEKS» .

Канализация:

12.16. Системы х/бытовой и ливневой канализации выполнить самотечными;

12.17. Лежаки и разводящие сети внутренней канализации, осуществляющие отвод стоков от сантехнического оборудования, запроектировать внутри подвального помещения в соответствии с утвержденным планировочным решением, при этом произвести полную замену существующих трубопроводов до точки подключения магистрального трубопровода или выпуска из здания;

12.18. Предусмотреть выпуск канализации для дренажа конденсата от системы кондиционирования;

12.19. Вертикальные стояки и разводку по помещениям проектировать из труб ПВХ по ТУ 6-19-307-86;

12.20. Проектом предусмотреть полную замену трубопроводов ливневой канализации, от воронок на кровле, до выпуска в подвальном помещении;

12.21. Внутренние водосточные сети выполнить из стальных труб;

12.22. Водосточные стояки, а также все отводные трубопроводы дождевой канализации должны рассчитываться на давление, выдерживающие гидростатический напор при засорах и переполнениях;

12.23. Для сбора дождевых стоков на кровле предусмотреть установку приемных водосточных воронок HL 62.1 с электроподогревом и защитной решеткой;

12.24. К ревизиям и прочисткам канализации, должен быть обеспечен удобный подход и доступ (ревизионные люки необходимых размеров), для выполнения профилактических осмотров, прочистки трубопроводов при возможном возникновении засоров.

12.25. Для трубопроводов канализации, прокладываемых внутри помещений (внутренние перегородки, фальшь-потолки и т.п.), при проектировании необходимо предусмотреть мероприятия по шумоизоляции;

Согласование:

12.26. Согласовать рабочие проекты отопления, водоснабжения и водоотведения с заказчиком, арендодателем, управляющей компанией и теплоснабжающей организацией (МОЭК).

12.27. По окончании строительно-монтажных работ предоставить заказчику исполнительную ПСД, Акты освидетельствования скрытых работ, паспорта и сертификаты на оборудование и материалы, Акт гидравлического испытания системы отопления согласованный с эксплуатирующей организацией и ОАО «МОЭК», Акт гидравлического испытания трубопровода холодного и горячего водоснабжения, Акт испытания системы канализации, Акты приёма сдачи выполненных работ по всем системам.

13. Вентиляция и кондиционирование.

13.1. Системы вентиляции и кондиционирования воздуха помещений проектировать в соответствии со СНиП 41-01-2003 (2.04.05-91*) «Отопление, вентиляция и кондиционирование», Свода правил
СП 7.13130.2009 Системы противопожарной защиты Отопление, вентиляция и кондиционирование,
ВНП 001-01 (Банк России), МГСН 4.10-97 «Здания банковских учреждений», ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях», СН и П II-12-77 «Защита от шума».

13.2. При проектировании системы вентиляции имеющуюся нагрузку на теплоснабжение приточных установок (теплоноситель – перегретая вода с параметрами: 130-70⁰С ) уточнить у собственника помещения.

Расчетную температуру воздуха и кратность воздухообмена принять по таблицам ВНП 001-01 (Банк России). Кратность воздухообмена в операционных кассах должна быть не менее 3-х.

13.3. При расчете воздухообмена в зоне транзакционных операций следует учитывать присутствие клиентов из расчета по 3 человека на каждого обслуживающего клиентов работника. Так же: разместить оконечные устройства системы вентиляции и кондиционирования с учетом расположения рабочих мест для создания оптимального воздухообмена и комфортных условий работы сотрудников и клиентов.

13.4. Для обеспечения технического обслуживания и ремонта оборудования систем вентиляции и кондиционирования, проложенных в межпотолочном пространстве, в шахтах и коробах, следует предусмотреть доступ к ним через двери, ниши, лючки.

13.5 Провести ревизию существующего вентиляционного оборудования (приточные, вытяжные установки) и при необходимости (износ, недостаточная производительность) в проекте заложить его замену. Вентиляционное оборудование, работающее на перегретой воде должно располагаться в существующей венткамере.

13.6. Предусмотреть общеобменную приточно-вытяжную вентиляцию с механическим побуждением в зоне транзакционных операций, клиентских залах (МС и МВС), в зонах консультирования и продаж (МС и МВС), в кабине конфиденциального обслуживания, в кабинете зам. руководителя и руководителя, в комнате отдыха и приёма пищи, в кабинете работников бэк-офиса, в зоне самообслуживания, переговорных, в санузле, в кабинете пересчёта денежных средств, в помещении моноблока, в помещении для серверно-коммуникационного оборудования, в помещении эл. щитовой, в гардеробной, в помещении для хранения бланков. Так же для помещений телекоммуникационной, электрощитовой, кассы, установить в ограждающих конструкциях (перегородках) огнеупорные клапана на вводе в помещение. Участки воздуховодов от перегородки до огнеупорного клапана (а так же транзитных воздуховодов проходящих в данном помещении, если таковые имеются) покрыть огнестойким покрытием.

13.7. Предусмотреть тепловые завесы с электрическим подогревом во входных зонах (тамбуры). Пульты управления тепловых завес располагать в зоне недоступной для клиентов (возможен вариант расположения пультов управления в помещении электрощитовой).

13.8. Предусмотреть устройство системы кондиционирования воздуха в каждой кассе, независимо от наличия в ней общеобменной вентиляции, в комнате отдыха, в кабинетах руководителя и заместителя, в зоне транзакционных операций, в клиентских залах, переговорных, в зонах консультирования и продаж (МС, МВС и МкБ). В помещениях, где установлено оборудование с повышенным тепловыделением (помещение для размещения серверно-коммуникационного оборудования, UPS, сервисная зона банкоматов и д.р.) необходимость установки кондиционеров следует подтвердить расчетом. Исходные данные о электроприборах и других факторах повышенного тепловыделения (мощности серверов, UPS, дополнительного количества людей и рабочих мест) по кондиционируемым помещениям, представлены в соответствующих разделах технического задания.

Настенные блоки кондиционеров (если таковые предполагается использовать в проекте) располагать, не затрагивая «фоновых» стен (поклеенных обоями). В случае, если это невозможно, необходимо применить кассетные блоки кондиционирования.

13.9. Для кондиционирования помещения касс, электрощитовой (в случае установки в нем ИБП) и телекоммуникационной предусмотреть автономные кондиционеры с «блоком зимней доработки». В телекоммуникационной обеспечить 100% резервирование с блоком синхронизации.

Внутренний блок кондиционера разместить над входом в помещение или на стене, свободной от установки вычислительной техники в т.ч. и серверных шкафов. Внутренний блок сплит-системы в помещениях касс расположить таким образом, чтобы исключить подачу охлажденного воздуха непосредственно на рабочее место кассира.

13.10. Внешние блоки кондиционеров оборудовать защитным козырьком и «антивандальным» каркасом (при необходимости).

13.11.Дренажные трассы внутренних блоков кондиционеров (сплит-систем) присоединить к системе канализации с использованием сифонов. При необходимости использовать дренажные насосы.

13.12. Выходящие наружу воздуховоды и другие каналы, вентиляционные шахты, короба и дымоходы, имеющие выход в смежные помещения сечением более 200х200 мм, должны быть оборудованы со стороны помещения Банка металлическими решетками, выполненными из арматуры диаметром не менее 16 мм и уголка сечением 75х75х6 и ячейкой не более 100х100 мм. Решетки должны быть установлены на расстоянии не более 100 мм от внутренней поверхности стены (перекрытия) и подключены к тревожной сигнализации. Для защиты вентиляционных шахт, дымоходов, коробов также использовать фальшрешетки, установленные перед силовой решеткой, с ячейкой 100х100 мм из металлической трубки с диаметром отверстия не менее 6 мм для скрытой протяжки провода шлейфа сигнализации.

13.13.Для определения шумовых характеристик оборудования систем вентиляции и кондиционирования выполнить акустический расчет уровней проникающего шума. В случае необходимости разработать мероприятия по снижению шума до допустимых значений санитарных норм.

13.14. В помещении, где установлены устройства самообслуживания, обеспечить температуру от 16 до 28 градусов Цельсия, относительную влажность воздуха от 20% до 60%. Предусмотреть кассетный кондиционер с беспроводным ИК пультом для летнего периода эксплуатации.

13.15. Вентиляцию помещений ХЦК проектировать согласно ВНП001-01-2001.

13.16. Наружные блоки системы кондиционирования разместить на кровле здания, либо на фасаде здания (согласовать вопрос размещения блоков со специалистом банка на стадии проектирования). Наружные блоки расположить таким образом, чтобы не портить внешний вид объекта.

На чертежах «фасады» показать с привязками и отметками размещение внешних блоков кондиционеров. Согласовать их размещение с арендодателем, Мосжилинспекцией и ФГУЗ «Центр гигиены и эпидемиологии» в г. Москве, а также провести с привлечением специалистов ФГУЗ замеры шума и вибраций от работы внешних блоков кондиционеров.

13.17. Выбор торговых марок климатического оборудования следует производить с учетом генеральных соглашений и предварительно согласовывать со специалистами ОАО «Сбербанк России». Цена за климатическое оборудование не должна превышать среднерыночной. Для систем кондиционирования и вентиляции использовать оборудование в соответствии с рекомендациями:

Рекомендуемое оборудование ВиК ОС

**- допускается использование в одной системе чиллеров и фэн-койлов разных производителей.

13.18. При размещении настенных внутренних блоков системы кондиционирования (если таковые предполагается использовать) необходимо избежать их расположения на «фоновых» стенах (стенах покрытых декоративными обоями). При размещении кассетных блоков кондиционирования, учитывать приоритетное расположение приборов освещения помещений.

13.19. Для расположения систем приточно-вытяжной вентиляции предусмотрено техническое помещение вент.камеры.

13.20. Предусмотреть регуляторы скорости приточно-вытяжных систем вентиляции.

13.21. Обеспечить возможность автоматического отключения оборудования вентиляции и кондиционирования, правильного срабатывания огнезащитных клапанов при поступлении сигнала от средств пожарной сигнализации.

13.22. Для системы вентиляции предусмотреть недельный таймер с настройками включения на режим работы филиала. На стадии пуско-наладочных работ настроить данный таймер на режим работы филиала.

13.23. Необходимые электрические мощности, а так же точки подключения для обеспечения работы оборудования климатических систем согласовать с банком на стадии проектирования и выдается в качестве технического задания для разработки проекта электроснабжение. При расчете системы вентиляции и кондиционирования суммарная мощность оборудования не должна превышать 50% (или 1/3 с учетом режима работы зима/лето) от разрешенной мощности офиса. Щит вентиляции и кондиционирования (ЩВиК) выполнить с переключателем режимов зимнего и летнего режима (данный переключатель необходим для уменьшения номинальной мощности вводного автомата щита (ЩВиК).

13.24. В течение двух дней после проведения ведомственной комиссии представить комплект исполнительной документации по климатическим системам объекта: исполнительный и рабочий проекты (4 экз (в т.ч. в электронном виде редактируемого формата (dwg, doc, xls), акты скрытых работ, приемки систем, индивидуального испытания оборудования, комплексного опробования систем, паспорта, сертификаты на оборудование и материалы, инструкции по эксплуатации систем и оборудование (полный необходимый перечень документов предварительно согласовать со специалистом от МБ по данному направлению).

14. Электроснабжение и электрооборудование

Максимальная электрическая мощность подтверждается расчетом.

Вторая категория надежности электроснабжения.

Действующие эл. счетчики не меняются.

Проект внутренних электромонтажных работ на обеспечение электроснабжения офиса должен быть выполнен в соответствии с требованиями: ПУЭ-99, СН 174-75, СН 3572-77 , СП31-110-2003, ВНП 001-01 (Банк России).

14.1. Основной комплект проектной документации должен включать:

- разрешительные документы на проектную мощность (ТУ балансодержателя)

- пояснительная записка;

- планы (М 1:50 или М1:100) электрического освещения;

• планы силового оборудования;

• расчётные схемы силовых распределительных сетей;

• схемы управления;

• светотехнические расчёты;

• электротехнические расчёты (защита сетей, токи короткого замыкания, трёхфазные, однофазные, потеря напряжения и т.д.);

• таблицы подсчёта электронагрузок;

• спецификация электрооборудования.

14.2. Подключение осуществить от существующего ВРУ.

Предусмотреть щит учета, щит аварийного переключения – ЩАП (АВР), распределительный щит (ЩР), компьютерный щит (ЩК), щит освещения (ЩО), щит аварийного освещения (ЩАО). При необходимости последующей замены типа эл. счетчика, использовать существующий узел связи (модем).

14.3. Источник бесперебойного питания (ИБП) должен иметь время автономной работы не менее 10 мин. Мощность ИБП принять в соответствии с расчетом. ИБП установить в техническом помещении. Помещение должно быть вентилируемым (с обязательной установкой кондиционера), с температурой воздуха в соответствии с требованиями инструкций по эксплуатации ИБП и батарей, прилагаемых к ним и ВНП-001-01/Банк России. Фирмы: ЗАО «Ланит» т. (495) 967-66-75; ЗАО «ИНЭЛТ-ХХI» т. (495) 786-48-10, (495) 781-28-83; ООО «АМД Технологии» т. (965) 216-11-07 (После предварительного согласования с банком).

14.4. Потребителями электроэнергии являются: освещение, вычислительная техника, оргтехника, телекоммуникационное оборудование, специальное банковское оборудование, рекламная вывеска, электрические звонки, система видео наблюдения и охранной сигнализации, СКУД, табло котировки валют, кондиционеры, система вентиляции, кухонное оборудование в комнате отдыха. Расчет нагрузки выполнить в пределах разрешения на присоединение. Расчет системы климатического оборудования согласовать с проектами по вентиляции и и кондиционированию, но расчет не должен превышать 50% (или 1/3 с учетом режима работы зима/лето) от разрешенной мощности офиса.

14.5. Устройство внутренних линий электропитания:

• разделить линии электропитания на силовые, компьютерные, бытовые, щит сигнализации, освещения;

• сервер, компьютеры, аварийное освещение, банкомат, терминал, ФПСУ, шкафы телекоммуникационным оборудованием, УАТС, ЭСУО питаются через общий ИБП.

• Предусмотреть механическое переключение питания на потребителя в случае выхода из строя ИБП (байпас); Электропитание телевизионной системы видеоконтроля (ТСВ), охранно-пожарной сигнализации (ОПС) и системы контроля доступа (СКД) должно обеспечиваться от общего источника бесперебойного питания со своего автомата каждая. Электропитание должно быть подведено к месту установки охранно-пожарной сигнализации, оборудования телевизионной системы видеоконтроля и системы контроля доступа. Для подключения оборудования системы ТСВ установить три розетки, для ОПС - одну, для СКД – 1 розетку от ИБП. Места установки розеток уточняют при монтаже.

14.6. Прокладку линий электропитания производить:

- в подготовке пола: в металлических трубах с обязательной металлической связью их с заземляющей шиной вводно-распределительного устройства,

- по стенам: в ПВХ гофрированных трубах,

- в помещениях клиентских зон использовать скрытую проводку,

- за подвесным потолком в ПВХ гофрированных трубах, электротехнических лотках, в электротехнических коробах,

- монтаж электропроводки выполнить трехжильными и пятижильными кабелями с медными однопроволочными токопроводящими жилами (для подключения электропроводки к ИБП использовать электрический кабель КГН), с изоляцией и оболочкой из ПВХ–композиции пониженной пожароопасности с низким дымогазовыделением, марки:

- сети электроосвещения – ВВГнг-LS 3х1,5 мм2;

- бытовые и компьютерные розеточные сети - ВВГнг-LS 3х2,5 мм2;

- силовые сети - ВВГнг-LS 5х2,5 мм2, ВВГнг-LS 5х4 мм2 и т.д.

- шину технологического заземления компьютерной сети от болта «заземляющей» шины ВРУ (если нет ввода технологического заземления) до болта «заземления» мини АТС и каждого шкафа с телекоммуникационным и серверным оборудованием проложить медным проводом сечением не менее 6 кв. мм по безобрывной схеме «под болт».

14.7. В шкафах с серверным и телекоммуникационным оборудованием (ФПСУ) предусмотреть линии для подключения 2-3 блока электропитания оборудования (крепление-19”), состоящих из 8 розеток европейского типа с заземляющим контактом и входным разъемом 220в (гнездо на кабель 3 конт.) для подключения блока к источнику бесперебойного питания (в зависимости от количества устанавливаемого оборудования).

14.8. Устройство рабочих мест:

- На всех рабочих местах, а также в бытовых помещениях, предусмотреть установку блоков розеток. Высота установки от пола 0,4 м (барьер), 0,8м для остальных рабочих мест. Для выключателей местного освещения 0,8 м.

- На рабочих местах в зоне транзакций должны быть установлены 4 (четыре) розетки эл. питания компьютерной линии (КЛ) и 6 (шесть) розеток эл. питания бытовой линии (БЛ), а на всех остальных рабочих местах 4 (четыре) розетки эл. питания компьютерной линии (КЛ) и 4 (четыре) розеток эл. питания бытовой линии (БЛ).

- На месте кассира: 4 (четыре) розетки КЛ и 8 (восемь) розеток БЛ от отдельной группы (компьютерные розетки установить в центре рабочего места; бытовые розетки равномерно распределить по всей длине короба парами)

• Розетки на рабочих местах должны быть с «заземляющим» контактом типа «Европа»

• В каждой операционной кассе предусмотреть установку трех розеток БЛ.

• В кабинах конфиденциального обслуживания установить по одной розетке БЛ.

• Распределение нагрузки по сетям компьютерного и бытового эл. питания должно выполняться из расчета не более трех рабочих мест на один эл. автомат с разделением рабочих мест выполняющих одинаковые банковские операции, в том числе кассовые кабины.

• В месте размещения шкафа с телекоммуникационным оборудованием необходимо установить 4 (четыре) розетки КЛ и 4 (четыре) розетки БЛ запитанных от отдельных групп КЛ и БЛ (эл. автоматы должны быть защищены от несанкционированного доступа прозрачным кожухом). Высота установки розеток от пола – 0,8м.

В телекоммуникационной необходимо установить два блока по три розетки электропитания КЛ и два блока по две розетки электропитания БЛ типа Евростандарт (высота установки розеток от пола – 0,8м). Розетки электропитания КЛ и шкафы с серверно-коммуникационным оборудованием запитываются от отдельных групп КЛ (эл. автоматы должны быть защищены от несанкционированного доступа прозрачным кожухом).

14.9. Устройство освещения:

- предусмотреть общее освещение на основе энергосберегающих технологий. Уровень освещенности рабочей поверхности 0,75 м от уровня чистого пола: на автоматизированных местах- 500 лк, в операционном зале (клиентская зона), в сервисной зоне банкоматов-400 лк. При этом освещённость клавиатуры банкомата должна быть не менее 500 люкс, и экран банкомата не должен засвечиваться. Светильники общего электроосвещения должны быть размещены таким образом, чтобы не засвечивать экраны мониторов, но обеспечивать требуемую освещенность рабочего места. При отсутствии светильников с ЭПРА лампы многоламповых светильников или рядом расположенные светильники освещения следует включать на разные фазы трехфазной сети. Коэффициент пульсации не должен превышать 5%. После проведения работ по замене освещения проводить замеры параметров световой среды (освещенность, пульсация). Протоколы замеров предоставлять заказчику;

• на листах проекта со светильниками указать типы светильников и их количество по каждому типу;

• в санузлах освещение осуществляется с помощью герметичных светильников;

• при аварийном освещении в зоне транзакций и клиентском залах, в коридоре освещенность должна быть не менее 50 лк;

• предусмотреть освещение главного входа и запасного выхода. Для освещения установить полугерметичные светильники;

• Для проектирования и составления сметной документации стоимость светильников L08 – не должна превышать 1298,06 руб. с НДС

14.10. Подключение рекламных вывесок («Сбербанк», панель-кронштейн «Банкомат 24», панель-кронштейн «Знак», фасадная табличка (учережденческая доска), электрические розетки (для подключения «лайт-боксов» установленные за потолком возле окон, для подключения электрических гирлянд для праздничного оформления фасадов на высоте двух метров от чистого пола) и рекламных световых коробов (постеров) и необходимо произвести через отдельные дифавтоматы или УЗО (потребляемую мощность и количество фаз рекламной вывески необходимо уточнять у фирм изготовителей). Для включения и выключения рекламной вывески необходимо использовать реле времени Т-04 (фирма производитель ООО «Треком», реле времени 1 - шт. должна быть запрограммировано с промежуточным отключением в ночное время и 1 – шт. без отключения в ночное время).

14.11. Установить отдельную электрическую розетку для подключения табло курса валют по месту установки табло.

Установить отдельную электрическую розетку для подключения электронных часов по месту их установки. Подключить табло курса валют и электронные часы на одну линию. Должны быть предусмотрены розетки на кухне и в клиентском зале для кулера, для гладильной доски в гардеробной.

14.12. Предусмотреть эл. подогрев полов («тёплые полы») под рабочими местами при устройстве напольных покрытий из керамической плитки.

14.13. Предусмотреть прокладку кабеля 3х2.5 (медь) от отдельного дифавтомата до места установки банкомата, терминала и оставить свободный конец кабеля не менее 2 метров;

14.14. Предусмотреть возле главного входа на высоте от 0,85 до 1 м. от уровня земли кнопку вызова персонала для мало мобильных групп населения. Рекомендуем для вызова персонала использовать систему CALL-HEAR.

14.15. Установить электрический звонок на запасном выходе.

14.16. Эл. питание каждого кондиционера выполнить от отдельного защитного эл. автомата по отдельной эл. линии не связанной по фазе с эл. питанием компьютеров и сервера

14.17. Эл. питание шкафа управления вентиляцией выполнить от отдельного защитного 3-х фазного эл. автомата по отдельной эл. линии и предусмотреть автоматическое отключение вентиляции и кондиционеров по сигналу от датчика пожарной сигнализации через трансформатор и реле S2-А1;

14.18. Предусмотреть подключение электропитания пневмопочты через отдельный автомат от бытовой сети.

14.19. В комнате отдыха (кухня) установить электрические розетки для холодильника, чайника, микроволновой печи. Электропитание холодильника должно быть выполнено по отдельной линии с установкой одной Евро розетки.

14.20. Для подсветки монетницы необходимо предусмотреть электропитание через выключатель (выключатель необходимо установить вне зоны видимости клиентов);

Выполнить уравнивание потенциалов на главную заземляющую шину:

• вентиляционные короба

• канализации

• холодной воды

• горячей воды

• металлоконструкции здания

• лотки для прокладки эл кабелей

Выполнить дополнительное заземление корпуса на главную заземляющую шину:

• каждого банкомата

• ФПСУ

• каждого терминала

Выполнить дополнительное видимое заземление электропроводящих частей корпуса каждой внешней (уличной) световой вывески на главную заземляющую шину.

14.21. Соединение в эл щитках выполнить не более одного контакта на болт, медным гибким проводом с указанием способа подключения, сечения провода.

14.22. Завершающим этапом выполнения электромонтажных работ внутри помещения, а также внешней силовой сети с установкой ВРУ служат приемо-сдаточные документы в соответствии с ПУЭ (гл. 1.8) и ПТЭЭП (глава 1.3):

- замеров сопротивления изоляции проводов и кабелей;

- проверки элементов заземляющих устройств;

- проверка УЗО;

- проверка цепи между заземлителем и заземляющими элементами;

- проверка цепи фаза-нуль;

- замеров освещенности помещений и на рабочих местах;

- акты скрытых работ, сертификаты и паспорта на установочные эл. технические изделия;

- акт приемки электромонтажных работ.

- акт ПНР Источника Бесперебойного Питания выполненных фирмой поставщиком.

Согласовать проект с Собственником помещения.

15. Структурированная кабельная система (СКС).

15.1. Проект выполняется специализированной организацией, занимающейся проектированием, созданием СКС, и утвержденной Сбербанком России с учетом требований раздела 13.3 “Порядка обеспечения безопасности информационных технологий в Сбербанке России” № 875-р от 28.12.01 г.

Работы по проектированию и монтажу СКС выполняются одной фирмой, разбиение работ между разными фирмами не допускается.

15.2. Место установки активного сетевого оборудования и средств связи должно быть обеспечено гарантированным электропитанием от централизованного и локального источника бесперебойного питания.

15.3. В проектируемом помещении должна быть создана структурированная кабельная система, охватывающая все помещения и предназначенная для подключения компьютеров, телефонов, различного периферийного и специального банковского оборудования, в том числе и для организации системы электронной очереди.

15.4. Внутренняя телефонная сеть должна быть выполнена на базе информационной кабельной системы и должна составлять с ней единое поле относительно информационных розеток.

Дополнительный офис должен быть обеспечен необходимым количеством городских телефонных номеров, в том числе 1 – 2 телефонными номерами (уточняется в ходе проектирования) для сдачи ВСП под охрану на ПЦН согласно требованиям охраняющей организации.

15.5. СКС должна быть разработана и реализована в полном соответствии с существующими стандартами (ГОСТ Р53246-2008, ANSI/TIA/EIA-568-B), должна обеспечивать возможность развития и модернизации.

15.6. При построении СКС должны использоваться материалы и оборудование ведущих мировых производителей для обеспечения надежной установки и унификации соединения элементов. Все комплектующие СКС должны иметь сертификаты качества.

15.7. СКС должна полностью соответствовать категории 5Е, все комплектующие (кабель, розетки, коммутационные панели, соединительные корды) должны соответствовать категории 5Е.

15.8. Для помещения офиса отделения необходимо провести процедуру сертификации СКС на соответствие категории 5Е. СКС должна иметь гарантию от фирмы-производителя на систему в целом на срок не менее 15 лет.

15.9. Общее количество розеток RG45 сat. 5Е (портов) определяется исходя из общего количества рабочих и технологических мест, из расчета по 2 (две) розетки на места установки устройств самообслуживания, 8 (восьми) розеток у шкафа с серверным оборудованием (в случае расположения кросса или коммуникационного оборудования в другом помещении), 5 (пяти) розеток для ТСВ и СКД и от 2 (двух) до 7 (семи) розеток на каждое остальное рабочее и технологическое место, и составляет (с учётом телефонии) –195 шт. Окончательное количество розеток и их месторасположение уточняется на этапе проектирования.

В случае монтажа настенной УАТС от нее до кросса СКС прокладываются кабели UTP из расчета 1 кабель для 4-х портов УАТС или многопарник. Концы кабеля UTP или многопарника со стороны УАТС маркируются и оставляются свободными. Со стороны кросса расшиваются на кросс-панель RJ45 (одна пара на один порт). Количество портов телефонии определяется исходя из номерной мощности станции.

Рабочие места оборудуются розетками СКС в соответствии с приведенной ниже таблицей:

** - в случае установки УАТС.

15.10. Коммутационные панели необходимо разместить в запираемом, вентилируемом шкафу/шкафах (индивидуально).

15.11. По структурированной кабельной системе Подрядчик должен представить Заказчику следующее:

- проектно-сметную документацию;

- исполнительную документацию включающую: сертификат и результаты тестирования на категорию 5Е, структурную схему кабельной системы, чертежи трасс прокладки кабелей, чертежи прокладки кабельных конструкций, чертежи размещения оборудования в коммуникационных шкафах, поэтажные планы размещения блоков розеток;

- соответствующие сертификаты на примененные материалы и оборудование.

15.12. Место размещения спецтехники оборудовать в соответствии с «Инструкцией по защите серверных помещений в структурных подразделениях Сбербанка России (Редакция 2)» от 16.08.2006 г. № 830-2-р.

15.13. Прокладка кабелей и размещение других комплектующих СКС (розетки, соединительные корды) в том же коробе, в котором помещены кабели электропитания, не рекомендуется.

При раздельном монтаже коробов с электропитанием и ЛВС на барьере и вдоль стен, расстояние между ними должно быть не менее 150 мм.

15.14. Кабель прокладывается напрямую, от каждого рабочего места к активному сетевому оборудованию или к кроссу. Максимальная длина кабеля от рабочего места до подсистемы управления ЛВС не должна превышать 90м.

Исключается открытая проводка кабелей в общедоступных местах.

Трассы прокладки ЛВС должны быть удалены от силовых трасс электропитания на расстояние не менее 500 мм.

15.15. Каждый кабель должен иметь сквозную нумерацию, соответствующую коммутационному полю, и иметь вид А1, А2 ….А24, В1,В2 …В24… Розетки в каждом помещении также должны иметь аналогичную маркировку.

15.16. Маркировка должна быть устойчивой к многократным перекоммутациям кабеля.

15.17. КРТ (коробка распределительная телефонная) городского телефонного ввода должна быть размещена на территории ВСП и подключена к кроссу СКС (от каждой КРТ до кросса СКС прокладывается 3 кабеля UTP и каждая пара расшивается на 2 порта патч-панели).

15.18. Для обеспечения сдачи ВСП под охрану для ОПиТС должны быть выделены 1-2 -е городских телефонных линий (устанавливается в ходе проектирования).

15.19. Для подключения диспенсера талонов ЭСУО от кросса структурированной кабельной сети до диспенсера прокладываются два кабеля, которые помещаются в короб (металлорукав), заводятся в устройство и закрепляются внутри. От места окончания короба (металлорукава) свободный участок кабеля должен иметь длину не менее 2.5 метра. Прокладка кабелей связи в том же отсеке короба (металлорукаве), в котором помещен кабель электропитания, не допускается.

15.20. Для организации Wi-Fi зон в клиентском зале, от кросса структурированной кабельной сети до зала ожидания клиентов прокладывается два кабеля UTP cat5E, концы которого оставляют в межпотолочном пространстве. Свободная длина конца кабеля должна быть такой, чтобы возможность подключить Wi-Fi оборудование, установленное в любой точке клиентского зала. При отсутствии в клиентском зале подвесного потолка кабели UTP для Wi Fi заводятся от кросса в места в клиентском зале, согласованные с ИТ-службой.

16. Противопожарные требования.

Общие положения.

Все виды проектных и строительно-монтажных работ должны соответствовать требованиям Федерального закона №123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности» (В редакции ФЗ № 117 от 10.07..2012г.), ППР-2012 «Правила противопожарного режима в Российской Федерации» (Постановление Правительства РФ № 390 от 25.04.2012), Приказа Федерального агентства по техническому регулированию и метрологии от 01.07.2010г. № 2450 «Об утверждении изменений в перечень национальных стандартов и сводов, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о требованиях пожарной безопасности», Распоряжения Правительства Российской Федерации в редакции от 20 января 2011 г. № 50-р Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения Федерального закона «Технический регламент о требованиях пожарной безопасности» и осуществления оценки соответствия (далее – перечень Правительства к 123-ФЗ) и Ведомственных норм проектирования ВНП 001-0/ Банк России.

Национальные стандарты и своды правил, включенные в перечень Росстандарта к 123-ФЗ и в перечень Правительства к 123-ФЗ, являются нормативными документами по пожарной безопасности. Применение указанных нормативных документов обеспечит соблюдение требований Федерального закона № 123-ФЗ.

Раздел 9 проекта "Мероприятия по обеспечению пожарной безопасности" должен соответствовать Постановлению Правительства РФ от 16.02.2008 N 87 (ред. от 15.02.2011) "О составе разделов проектной документации и требованиях к их содержанию") Данный раздел проекта в обязательном порядке согласовать УГПН ГУ МЧС России по г. Москве.

Проектная документация на помещения, строительные конструкции, инженерное оборудование, строительные материалы должна содержать пожарно-технические характеристики, указанные в ФЗ № 123.

Для зданий, строений, для которых отсутствуют нормативные требования пожарной безопасности должны быть разработаны специальные технические условия, содержащие комплекс необходимых инженерно-технических и организационных мероприятий по обеспечению пожарной безопасности.

Эвакуационные выходы и пути эвакуации.

(Статьи 53,89 ФЗ №123, главы 4,7 Свода правил (СП1.13130.2009) «Эвакуационные пути и выходы»).

Эвакуационные выходы.

Эвакуационные пути в зданиях и сооружениях и выходы из зданий и сооружений должны обеспечивать безопасную эвакуацию людей. Расчет эвакуационных путей и выходов производится без учета применяемых в них средств пожаротушения.

К эвакуационным выходам из зданий и сооружений относятся выходы, которые ведут:

1) из помещений первого этажа наружу:

а) непосредственно;

б) через коридор;

в) через вестибюль (фойе);

г) через лестничную клетку;

д) через коридор и вестибюль (фойе);

е) через коридор, рекреационную площадку и лестничную клетку;

2) из помещений любого этажа, кроме первого:

а) непосредственно на лестничную клетку или на лестницу 3-го типа;

б) в коридор, ведущий непосредственно на лестничную клетку или на лестницу 3-го типа;

в) в холл (фойе), имеющий выход непосредственно на лестничную клетку или на лестницу 3-го типа;

г) на эксплуатируемую кровлю или на специально оборудованный участок кровли, ведущий на лестницу 3-го типа;

3) в соседнее помещение, расположенное на том же этаже и обеспеченное выходами, указанными в пунктах 1 и 2 настоящей части.

В проемах эвакуационных выходов запрещается устанавливать раздвижные и подъемно-опускные двери, вращающиеся двери, турникеты и другие предметы, препятствующие свободному проходу людей.

Количество и ширина эвакуационных выходов из помещений с этажей и из зданий определяются в зависимости от максимально возможного числа эвакуируемых через них людей и предельно допустимого расстояния от наиболее удаленного места возможного пребывания людей (рабочего места) до ближайшего эвакуационного выхода.

Проектировщик должен представить план эвакуации с расчетом необходимого числа эвакуационных выходов.

Число эвакуационных выходов из помещения должно устанавливаться в зависимости от предельно допустимого расстояния от наиболее удаленной точки (рабочего места) до ближайшего эвакуационного выхода.

Число эвакуационных выходов из здания и сооружения должно быть не менее числа эвакуационных выходов с любого этажа здания и сооружения.

Высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина выходов в свету - не менее 0,8 м, при числе эвакуирующихся менее 50 чел. и не менее 1,2 м при числе эвакуирующихся более 50 чел.

Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания.

Не нормируется направление открывания дверей для:

• помещений с одновременным пребыванием не более 15 чел;

• в кладовых площадью не более 200 кв. м без постоянных рабочих мест;

• санитарных узлов;

• выхода на площадки лестниц 3-го типа;

• дверей, установленных в противопожарных перегородках, разделяющих коридоры

Двери эвакуационных выходов из поэтажных коридоров, холлов, фойе, вестибюлей и лестничных клеток не должны иметь запоров, препятствующих их свободному открыванию изнутри без ключа.

Эвакуационные пути.

В коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов.

При дверях, открывающихся из помещений в коридоры, за ширину эвакуационного пути по коридору следует принимать ширину коридора, уменьшенную:

на половину ширины дверного полотна - при одностороннем расположении дверей;

на ширину дверного полотна - при двустороннем расположении дверей;

Высота горизонтальных участков путей эвакуации в свету должна быть не менее 2 м, ширина горизонтальных участков путей эвакуации и пандусов должна быть не менее:

0,7 м - для проходов к одиночным рабочим местам;

1,0 м - во всех остальных случаях.

Ширина горизонтальных участков путей эвакуации и пандусов в свету должна быть не менее 1,2 м для общих коридоров, по которым могут эвакуироваться из помещений более 50 чел.

В любом случае эвакуационные пути должны быть такой ширины, чтобы с учетом их геометрии по ним можно было беспрепятственно пронести носилки с лежащим на них человеком.

В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6.

При высоте лестниц более 45 см следует предусматривать ограждения высотой не менее 1,2 м с перилами.

Перед наружной дверью (эвакуационным выходом) должна быть горизонтальная входная площадка с глубиной не менее 1,5 ширины полотна наружной двери.

Наружные лестницы (или их части) и площадки высотой от уровня тротуара более 0,45 м при входах в здания в зависимости от назначения и местных условий должны иметь ограждения.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки.

Уклон лестниц на путях эвакуации должен быть, как правило, не более 1:1; ширина проступи, как правило, не менее 25 см, а высота ступени - не более 22 см.

Ширина лестничного марша в зданиях должна быть не менее ширины выхода на лестничную клетку с наиболее населенного этажа, но не менее, м:

1,35 - для зданий с числом пребывающих в наиболее населенном этаже более 200 чел.;

1,2 - для остальных зданий;

0,9 - во всех зданиях, ведущих в помещение с числом одновременно пребывающих в нем до 5 чел.

Промежуточная площадка в прямом марше лестницы должна иметь глубину не менее 1 м.

Для эвакуации со всех этажей зданий групп населения с ограниченными возможностями передвижения допускается предусматривать на этажах вблизи лифтов, предназначенных для групп населения с ограниченными возможностями передвижения, и (или) на лестничных клетках устройство безопасных зон, в которых они могут находиться до прибытия спасательных подразделений. При этом к указанным лифтам предъявляются такие же требования, как к лифтам для транспортировки подразделений пожарной охраны. Такие лифты могут использоваться для спасения групп населения с ограниченными возможностями передвижения во время пожара.

Для определения параметров путей эвакуации число посетителей одновременно находящихся в помещении для посетителей, следует принимать из расчета на одного человека 1,35 м2 площади помещения для посетителей, включая площадь, занятую оборудованием.

Ограничения распространения пожара

(Ст.59,88 ФЗ № 123, Сводов правил СП 4.13130.2013, СП 2.13130.2012
