Защита от подземных и поверхностных вод.

Затапливает подвал, трещат стены, садится фундамент - обращайтесь.

Проблема защиты от подтопления застроенных территорий приобретает все большую актуальность, требует организации мониторинга застроенных территорий, оценки развития масштабов их подтопления.

Причины подтопления

При этом следует отметить, что причинами широко развитого процесса подтопления территорий является не только деятельность промышленных предприятий, но и урбанизация населенных пунктов.
Как правило, чаще всего источниками подтопления являются не грунтовые воды, а техногенные утечки водонесущих коммуникаций (водопровод, ливневая и бытовая канализация, теплосети). Кроме того сооружение дорог, застройка, сооружение подземных коммуникаций меняет режим подземного стока, а снятие растительного покрова (строительство коттеджей, интенсивный полив огородов, газонов) ведет к повышению уровня грунтовых вод (УГВ).
Во многих случаях фундаменты зданий и сооружений, подвалы, техподполья и другие заглубления закладываются в водоупорных грунтах (глинах, суглинках) выше УГВ. Однако, спустя некоторое время (3-4 года, иногда меньше) УГВ повышается, возникают техногенные водоносные горизонты, и происходит самоподтопление заглубленных помещений, и здания регулярно затапливаются (как правило весной, осенью) и начинают разрушаться от повышенной влажности, а грунты проседать.
Грунты представленные суглинками относятся к слабопроницаемым породам с Кф от 0,1 до 0,001 м/сут, а глины с менее 0,001 м/сут. Вода в таких грунтах задерживается надолго, тем самым доставляя массу проблем.

Решение проблемы подтопления

Для решения этой проблемы (отведение грунтовых вод) необходима закрытая дренажная система, состоящая из дренажных канав и смотровых колодцев.
На осушаемой площади, необходимо произвести предварительные гидрогеологические расчёты и определить оптимальное местоположение дренажных канав, глубину заложения дрен, расстояние между дренами, дебит, и положение пониженного УГВ (если осушаемый участок небольшой расчеты не требуются). При этом обязательно учитываются естественные уклоны земной поверхности участка. Сброс дренажных вод как правило осуществляется на дневную поверхность (если позволяют уклоны дневной поверхности) или в приёмный колодец.
Устройство горизонтально закрытого дренажа это лучшее решение. Практически за месяц два заглубленные помещения высохнут, уровень грунтовых вод стабилизируется, грунты под фундаментом не будут менять свои физико-механические свойства. Устройство дренажа должно обеспечить норму осушения которые прописаны в СНиП 2.06.15-85. Положение пониженного УГВ должно обеспечить нормальную эксплуатацию зданий, сооружений и элементов благоустройства, поэтому нормы осушения устанавливают:

  • 0,5 м для пола подвала зданий,
  • 0,4 - 2,0 м для зон кустарников и деревьев (тополя - 0,4 м, сосны - 1,0 м, для фруктовых деревьев - 1,0-1,5 м).

Для правильного обустройства дренажной системы необходимо учесть следующие момента: площадь участка; рельеф участка, геологию (какие грунты; количество поступающей воды (осадки, талые и грунтовые воды).
Перед тем как начать строительство закрытой системы дренажа, необходимо определиться с выбором сброса. Сброс дренажной воды можно осуществлять в ливневую канализацию, а на рельеф или в водоём только по согласованию с природоохранными организациями или в приёмный колодец, а из него при помощи насоса (в автоматическом режиме) в ёмкость и использовать как техническую воду.

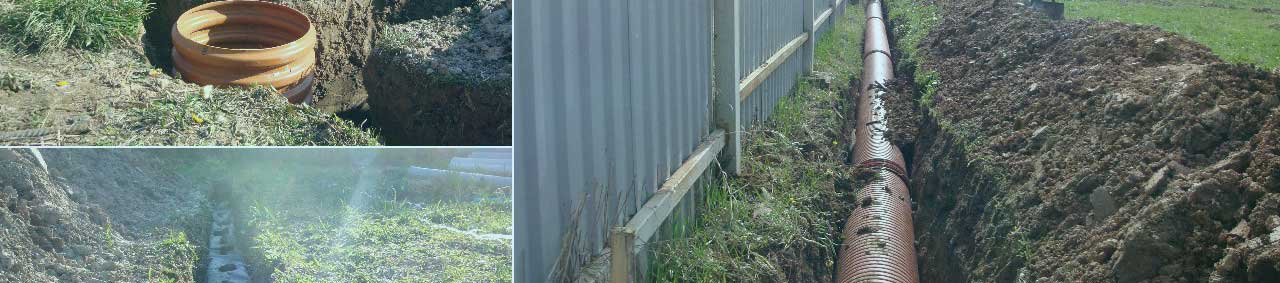

По контуру защищаемого объекта или участка сооружаются траншеи, глубина задается исходя норм осушения или глубины защищаемого объекта, а ширина колеблется от 0,4 до 1,0 м. В эти траншеи укладываются трубы для сбора и отвода воды.

Вопрос - ответ

- Какие трубы лучше использовать для дренажа?

Для укладки труб в траншеи наилучшим образом подойдут хризотилцементные трубы (легче выдержать уклоны). Наименьшие уклоны труб следует принимать в зависимости от допустимых минимальных скоростей движения воды (СНиП 2.04.03-85).

- С каким уклоном их укладывают?

Уклоны не должны быть меньше для труб:

  • Ø 150 мм - 0,008 (8мм на 1 м),
  • Ø 200 мм - 0,007 (7 мм на 1 м).
  • Ø менее 150 мм - 0,005 (В соответствии с пособием к СНиП 2.06.14-85 допускается закладывать дренажные трубы с уклоном  (5 мм на 1 м)) ,
  • Ø 200 мм и выше - 0,003 (3 мм на 1 м).

- Как собирают и отводят воду?

Для сбора и отвода воды используют:

  • безтрубную (с заполнителем траншеи фильтрующим материалов с коэф. фильтрации более 5 м/сут) и
  • трубчатую (состоящую из трубы и фильтрующей обсыпкой с коэф. фильтрации более 5 м/сут) систему дренажа.

- Состав фильтрующей обсыпки. Какие размеры щебня для отсыпки дренажа?

Фильтрующую обсыпку делают многослойной, используя щебень, песчано-гравийную смесь, керамзит, шлак, полимерные и другие материалы. Фильтрующий материал для отсыпки дренажа должен быть плотным, неразмокаемым, нерастворимым в воде, свободным от солевых примесей. Применим щебень изверженных или прочных осадочных пород плотностью не менее 20 кН/м3 и временным сопротивлением сжатию не менее 60 МПа (СНиП 2.06.14-85). Для внутреннего слоя прилегающего к дренажной трубе, применяют материалы крупной фракции (Ø фракции больше Ø перфорации), а для наружных слоев мелкой.

Из опыта работ оптимальные размеры следующие перфорация щелевая, продольная 4 х 100 мм, щебень фракции 5-10 мм, песок мытый - 0,6-1,0 мм. Такой состав фильтрующей обсыпки позволяет быстро собрать воду и предотвратить суффозию и заиливание дренажного коллектора частицами осушаемого грунта.
Вода попав в дренажную трубу через перфорацию быстро отводится к точке сброса. Перфорация выполняется в верхней и боковых частях труб с шагом 250 мм в шахматном порядке.

При устройстве дренажа необходимо вести контроль за соблюдением уклонов при помощи нивелира, гидроуровня, уровня.
На участке с водоупорными грунтами (глина, суглинки) дрены друг от друга должны быть на расстоянии приблизительно 10 -14 м.
После сооружения дренажной системы будет у Вас счастье.
